EMM003SM

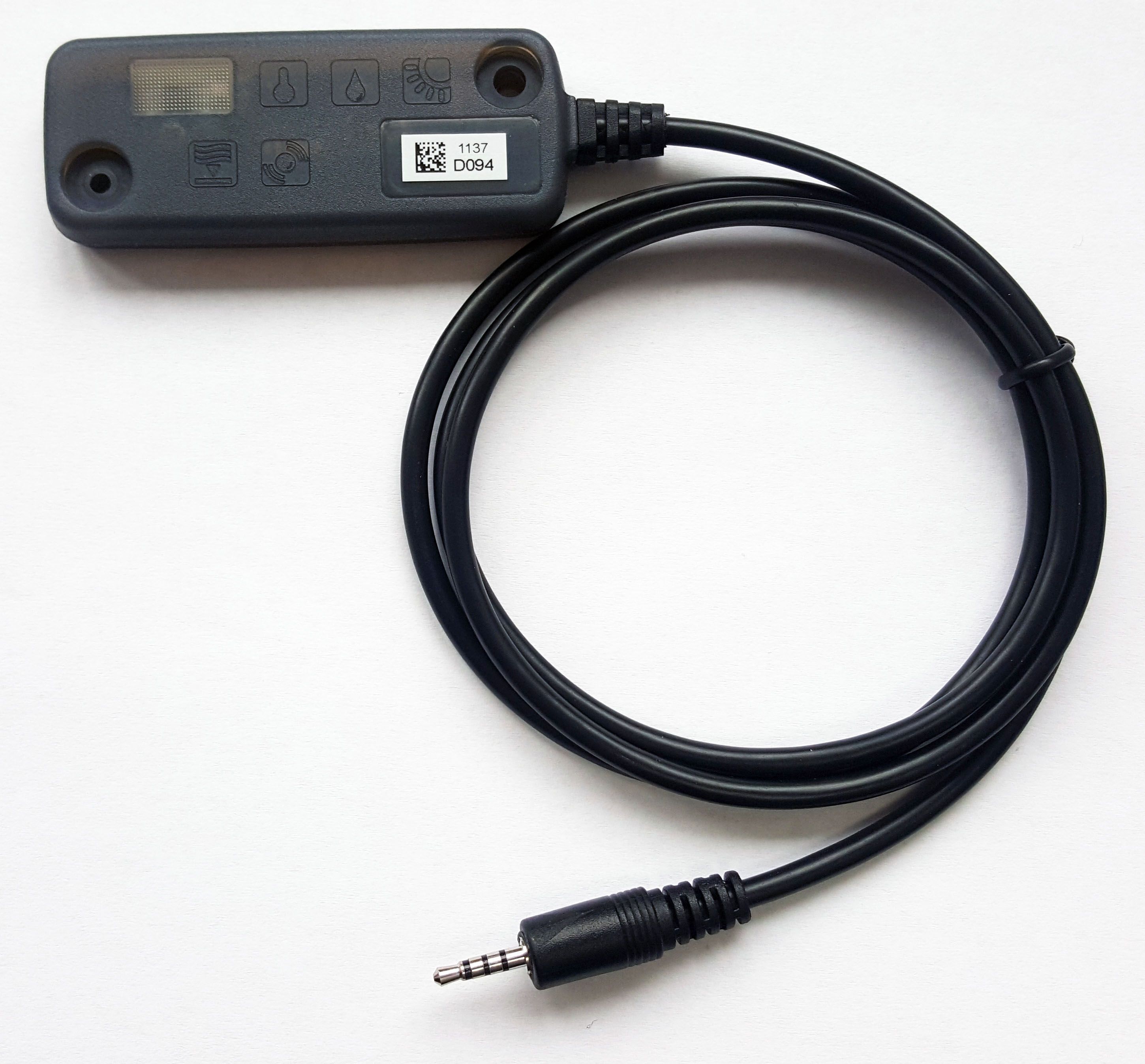

EMM003SM PROBE s konektorom pre SmartBox (EMX-1)

Unikátna sonda na meranie okolitého prostredia. Sonda sa pripojí k osobnému GPS trackeru radu GL, ktorý potom slúži ako komunikačný terminál. Namerané hodnoty sú prenášané v reálnom čase na serveri AutoGPS, kde sa užívateľovi zobrazí prostredníctvom interaktívnych grafov a tabuliek. V systéme AutoGPS ja možné nastaviť odosielanie upozornení pri prekročení krajných medzí danej veličiny a dá sa zostaviť celkový report za dané obdobie.

Je navrhnutá tak, aby snímala a zbierala presné dáta z okolitého prostredia pomocou precízne skalibrovaných senzorov. Všetky tieto nazbierané dáta (okolitá teplota, vnútorná teplota, tlak vzduchu, vlhkosť vzduchu, úroveň osvetlenia, nárazy a 3D orientácia v priestore) sú prevádzané do digitálnej podoby.

Dáta sú označené dátumom a časom a uložené do vnútorného cyklického buffera sondy. Z tejto vnútornej pamäte sú ďalej periodicky zasielané cez sériové rozhranie na back-end server.

Pokiaľ nie je sonda schopná predávať informácie na back-end server, všetky dáta zostávajú vo vnútornej pamäti, odkiaľ budú zaslané pri obnovení spojenia so serverom.

Sonda je ideálnym riešením pri preprave drahých, citlivých zariadení a iného náchylného tovaru, u ktorého je potrebná neustála kontrola a upozornenie pri zmene podmienok.

         Sledované veličiny:

Programovateľné parametre

• Sonda je plne programovateľná cez sériovú linku
• Možnosť zapnutia/vypnutia jednotlivých senzorov
• Veľmi nízka spotreba energie
• Programovateľné intervaly pre zber/zasielanie dát.
• Nastavenie medzných hodnôt na teplotný a svetelný senzor

Zhoda s predpismi

• Skalibrované už pri výrobe
• Schválené národným inštitútom štandardov a technológií(NIST)
• Software a Firmware je preverený spoločnosťou Good Automated Manufacturing Practices (GAMP)
• Kompatibilný s 21 CFR časť 11

Vzhľad sondy

• EMX-1 má veľmi malé rozmery (20 x 60 mm)
• Na jednej strane sa nachádza 8-pinový XLR konektor na pripojenie s externým PT100 senzorom a sériovou linkou. Druhá strana je zakončená pórovitým uzáverom zo slinutého bronzu. Telo je vytvorené z priehľadného plexiskla. Celé zariadenie splňuje typ krytia IP40.

Operácia

• Udalosti o stave môžu byť zasielané pomocou GPRS, e-mailu a SMS
• Nie je potrebná žiadna inštalácia softwaru
• Kompatibilný so systémom TEMS (Transport Environment Monitoring System), ktorý automaticky kontroluje a stráži všetky udalosti behom definovaného transportu (zvyšuje zabezpečenie nákladu, produktivitu práce, poprípade je možné určiť či transport prebehol bez problémov)

Hardwarové a Softwarové špecifikácie

• Veľmi nízka spotreba. Nie je potrebné napájanie, sonda je napájaná iba z dátových káblov RX/TX. Sonda je schopná činnosti po niekoľko minút aj po odpojení externej dátovej linky.
• Zabudované vnútorné hodiny a kalendár (správna činnosť aj pri prestupnom roku)
• Malé rozmery (20 x 60 mm)
• Všetky dáta sú ukladané vo vnútornom cyklickom bufferi, ktorý uchová 1400 meraní. V prípade preplnenia vnútornej pamäte sú postupne prepisované najstaršie dáta novšími.
• Každý záznam (meranie) je opatrený 3 bytovou virtuálnou adresou. V prípade najkratšej meracej periódy (1 minúta) by mal rozsah tejto virtuálnej adresy vydržať po dobu 31 rokov. Virtuálna adresa sa zvyšuje o jednu s každým ďalším záznamom uloženým do vnútornej pamäte.
• Back-end server môže virtuálnu adresu použiť k prevereniu integrity prenesených dát na server. V prípade medzery medzi dátami môže byť sonda vzdialene požiadaná k predoslaniu dát z histórie z jej vnútornej pamäte.
• Každá EMX sonda má svoje  unikátne alfanumerické sériové číslo. Toto sériové číslo identifikuje každý paket, ktorý je zaslaný sondou a umožňuje ukladať ľubovoľné šablóny kalibrácií priamo na strane back-end serveru. Sériové číslo nie je zaslané jedine s dátovými paketmi obsahujúc meranie, ale aj s každou vygenerovanou odpoveďou na príkaz, ktorý bol EMX sonde zaslaný.
• Pri každom reštarte sondy je automaticky spustená GMT časová synchronizácia s back-end serverom. Tieto vnútorné hodiny je možné kedykoľvek znovu zosynchronizovať s back-end serverom.
• Programovateľná akumulácia paketov – tento parameter EMX sonde nastavuje zákaz prenosu dát do doby, než nasníma dostatočný počet meraní. Tieto naakumulované dáta z meraní sú potom zaslané na server všetky naraz. V prípade nastavení akumulácie paketov na “0“ bude sonda ukladať iba do vnútornej pamäte.
• Dáta z vnútornej pamäte je možné vyčítať vzdialeným príkazom  (založené na virtuálnej adrese priradené ku každému meraniu)
• Nastavenie povolených hodnôt (minimálna / maximálna)pre teplotný a svetelný senzor
• Kontrola povolených hodnôt zo svetelného senzoru každých 30 sekúnd (ak je aktivované)
• Kontrola povolených hodnôt pre teplotný senzor je 1 minúta (ak je aktivované)
• Nárazy a 3D orientácia sú monitorované neustále frekvenciou 400Hz.
• Programovateľný akcelerometer – detekcia na základe úrovne G-Force (minimálna doba nárazu v rozmedzí 0-159ms, doba necitlivosti po náraze 0-319 MS)
• V prípade akéhokoľvek vybočenia zo stanovených hodnôt sa EMX sonda pokúša zaslať dáta s upozornením ihneď, bez ohľadu na naprogramovanú meraciu periódu a akumuláciu paketov.
• Každé vybočenie je detekované a ukladané vo vnútornej pamäti sondy a je označené špeciálnym bitom.
• Pokiaľ nemá sonda žiadne dáta k zaslaniu na server, nikdy neprebudí pripojené komunikačné zariadenie.
• Implementovaný SW loader umožňuje upgrade FW EMX sondy cez špeciálny USB kábel bez nutnosti otvorenia krytu sondy.
• FOTA (Firmware Over The Air) umožňuje vzdialený upgrade FW EMX sondy v prípade, že je pripojená ku komunikačnému terminálu.
• Bezpečnostná funkcia Watchdog- táto funkcia by mala reštartovať sondu EMX zakaždým, keď dôjde k zacykleniu SW (nekonečná smyčka rovnakých dát)
• Sofistikovaný power-management-EMX sonda uspí všetky senzory a okruhy v prípade nečinnosti, či nepoužívaní.
• EMX sonda monitoruje bezpečnú úroveň napätia. Pokiaľ napätie klesne pod bezpečnú medzu funkčnosti senzorov, sonda zakáže všetky operácie a je automaticky rebootovaná po znovu obnovení bezpečnostného napätia. Táto schopnosť zaisťuje prevádzkový stav všetkých senzorov vo vnútri sondy.
• Všetky dáta zaslané sondou sú chránené check-sum kódom, ktorým sú detekované prípadné poškodené dáta pri prenose na back-end server.
• Možnosť zlučovať dáta a príkazy do jedného dátového paketu
• Detailný komunikačný a programovací protokol je dostupný na vyžiadanie.

Vzdialené konfiguračné príkazy

• Vyčítanie sériového čísla
• Vyčítanie rozsahu aktuálnej virtuálnej adresy a vnútorné nastavenie sondy
• Programovateľné prístupové heslo do sondy na konfiguráciu
• Individuálne nastavenie, ktoré z okolitých hodnôt majú byť merané(nastavenie senzorov)
• Perióda merania – rozsah 0-255 min / vzoriek
• Akumulácia paketov – sonda nebude prenášať dáta pokým nenazbiera určitý počet vzoriek
•  Povolený rozsah osvetlenia priestoru – 0 až 100%. Pokiaľ je nastavená 0 u oboch parametrov, detekcia vybočenia z povolených hodnôt je deaktivovaná
• Povolený rozsah vnútornej teploty – pokiaľ je nastavené 0 u oboch parametrov, detekcia vybočenia z povolených hodnôt je vypnutá.
• Fixná perióda vybočenia hodnôt senzoru osvetlenia (30 sekúnd)
• Fixná perióda detekcie vybočenia hodnôt senzoru na vnútornú teplotu (1 minúta)
• Parametre na detekciu nárazov (G-Force:-8G až+8G, minimálna doba nárazu: 0 - 159 ms, doba necitlivosti 0-319 ms).
• Reset rozsahu virtuálnej adresy
• Opätovná synchronizácia vnútorných hodín
• Programovanie “FRAM“ – bezpečnostného napätia na zápis dát
• Programovanie bezpečného napätia na funkcii senzorov
• Znovu zaslanie dát z vnútorného cyklického bufferu
• Príkaz na vynútenú synchronizáciu hodín
• Príkaz ne vzdialený upgrade FW „FOTA“
• Konfigurácia LED diód (zapnute, vypnuté, zapnuté na dobu 0-255minút)
• Programovateľný sériový debug mód(na testovanie a debuging)
