EMMQC

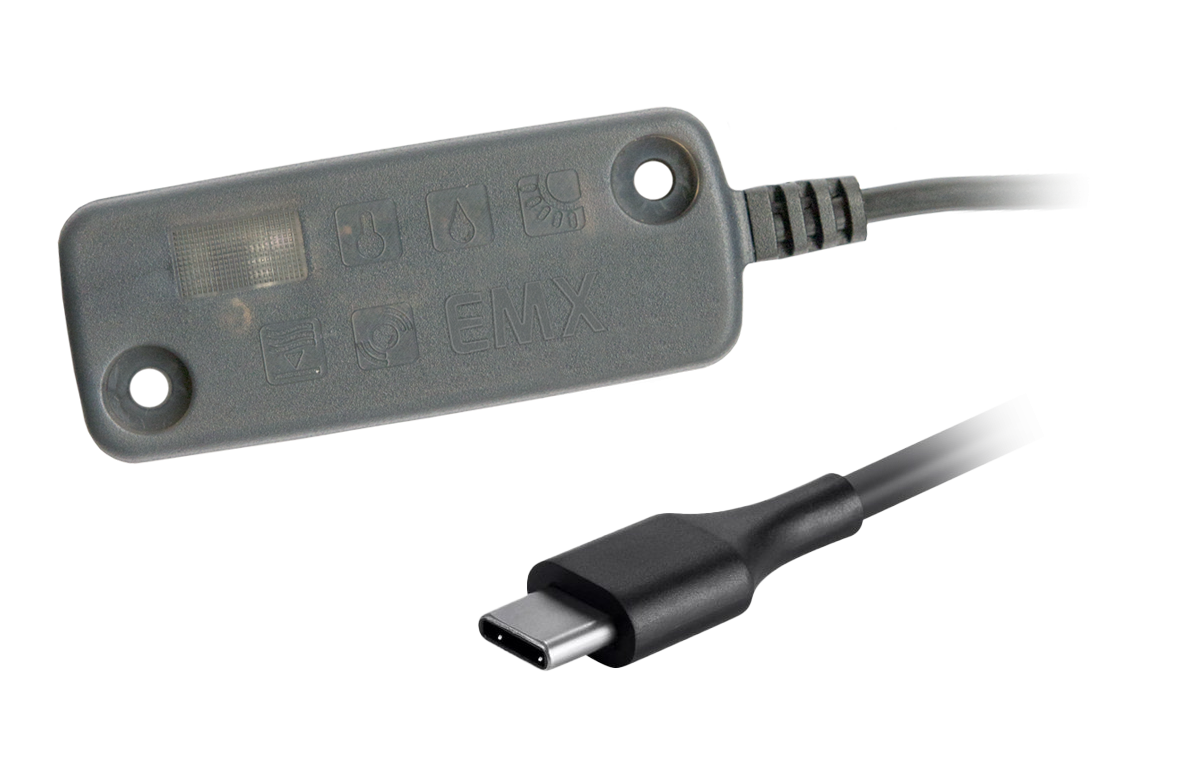

EMMQC PROBE s USB-C konektorem

Unikátní sonda na měření okolního prostředí. Sonda se připojí k GPS trackeru SMARTBOX MINI, který poté slouží jako komunikační terminál. Naměřené hodnoty jsou přenášeny v reálném čase na servery AutoGPS, kde se uživateli zobrazí prostřednictvím interaktivních grafů a tabulek. V systému AutoGPS lze nastavit odesílání upozornění při překročení krajních mezí dané veličiny a lze sestavit celkový report za dané období.

Je navržena tak, aby snímala a sbírala přesná data z okolního prostředí pomocí precizně zkalibrovaných senzorů. Všechna tato nasbíraná data (okolní teplota, vnitřní teplota, tlak vzduchu, vlhkost vzduchu, úroveň osvětlení, nárazy a 3D orientace v prostoru) jsou převáděna do digitální podoby.

Data jsou označena datem i časem a uložena do vnitřního cyklického bufferu sondy. Z této vniřní paměti jsou dále periodicky zasílána přes sériové rozhraní na back-end server.

Pokud není sonda schopna předat informace na back-end server, všechna data zůstávají ve vnitřní paměti, odkud budou zaslána při obnovení spojení se serverem.

Sonda je ideálním řešením při přepravě drahých, citlivých zařízení a jiného náchylného zboží, u kterého je potřeba neustálá kontrola a upozornění při změně podmínek.

Sledované veličiny:

Programovatelné parametry

• Sonda je plně programovatelná přes sériovou linku
• Možnost zapnutí / vypnutí jednotlivých senzorů
• Velmi nízká spotřeba energie
• Programovatelné intervaly pro sběr / zasílání dat
• Nastavení mezních hodnot pro teplotní a světelný senzor

Shoda s předpisy

• Zkalibrováno již při výrobě
• Schváleno národním institutem standardů a technologií (NIST)
• Software & firmware je prověřen společností Good Automated Manufacturing Practices (GAMP)
• Kompatibilní s 21 CFR část 11

Vzhled sondy

• EMX-1 má velmi malé rozměry (20 x 60 mm).
• Na jedné straně se nachází 8-pinový XLR kontektor pro propojení s externím PT100 senzorem a sériovou linkou. Druhá strana je zakončena pórovitým uzávěrem ze slinutého bronzu. Tělo je vytvořeno z průhledného plexiskla. Celé zařízení splňuje typ krytí IP40.

Operace

• Události o stavu mohou být zasílány pomocí GPRS, e-mailu a SMS
• Není zapotřebí intstalace žádného softwaru
• Kompatibilní se systémem TEMS (Transport Environment Monitoring System), který automaticky kontroluje a hlídá všechny události během definovaného transportu (zvyšuje zabezpečení nákladu, produktivitu práce, popřípadě je možno určit zda transport proběhl bez problému)

Hardwarové a Softwarové specifikace

• Velmi nízká spotřeba. Není třeba externího napájení, sonda je napájena pouze z datových kabelů RX/TX. Sonda je schopna činnosti po několik minut i po odpojení externí datové linky.
• Zabudované vniřní hodiny a kalendář (správná činnost i při přestupném roku)
• Malé rozměry (20 x 60 mm)
• Všechna data jsou ukládána ve vnitřním cyklickém bufferu, který pojme 1400 měření. V případě přeplnění vnitřní paměti jsou postupně přepisována nejstarší data novějšími.
• Každý záznam (měření) je opatřen 3bytovou virtuální adresou. V případě nejkratší měřící periody (1 minuta) by měl rozsah této virtuální adresy vydržet po dobu 31 let. Virtuální adresa se zvyšuje o jednu s každým dalším záznamem uloženým do vnitřní paměti.
• Back-end server může virtuální adresu použít k prověření integrity přenesených dat na server. V případě mezery mezi daty může být sonda vzdáleně dotázána k přeposlání dat z historie z její vnitřní paměti.
• Každá EMX sonda má své unikátní alfanumerické sériové číslo. Toto sériové číslo identifikuje každý datový paket, který je zaslán sondou a umožňuje ukládat libovolné šablony kalibrací přímo na straně back-end serveru. Sériové číslo není zasíláno pouze s datovými pakety obsahujíc měření, ale i s každou vygenerovanou odpovědí na příkaz, který byl EMX sondě zaslán.
• Při každém restartu sondy je automaticky spuštěna GMT časová synchronizace s back-end serverem. Tyto vnitřní hodiny je možné kdykoliv znovu sesynchronizovat s back-end serverem.
• Programovatelná akumulace paketů – tento parametr EMX sondě nastavuje zákaz přenosu dat do doby, než nasnímá dostatečný počet měření. Tato naakumulovaná data z měření jsou poté zaslána na server všechna najednou. V případě nastavení akumulace paketů na „0“ bude sonda ukládat data pouze do vniřní paměti.
• Data z vnitřní paměti lze vyčíst vzdáleným příkazem (založeno na virtuální adrese přiřazené ke každému měření).
• Nastavení povolených hodnot (minimální / maximální) pro teplotní a světelný senzor.
• Kontrola povolených hodnot ze světelného senzoru každých 30 sekund (pokud je aktivováno)
• Kontrola povolených hodnot pro teplotní senzor je 1 minuta (pokud je aktivováno)
• Nárazy a 3D orientace jsou monitorovány neustále frekvencí 400 Hz.
• Programovatelný akcelometr – detekce na základě úrovně G-Force (minimální doba nárazu v rozmezí 0 – 159 ms, doba necitlivosti po nárazu 0 – 319 MS).
• V případě jakéhokoliv vybočení ze stanovených hodnot se EMX sonda pokouší zaslat data s upozorněním ihned, nehledě na naprogramovanou měřící periodu a akumulaci paketů.
• Každé vybočení je detekováno a ukládáno ve vnitřní paměti sondy a je označeno speciálním bitem.
• Pokud nemá sonda žádná data k zaslání na server, nikdy neprobouzí připojené komunikační zařízení.
• Implementovaný SW loader umožňuje upgrade firmwaru EMX sondy přes speciální USB kabel bez nutnosti rozdělání krytu sondy.
• FOTA (Firmware Over The Air) umožňuje vzdálený upgrade firmwaru EMX sondy v případě, že je připojena ke komunikačnímu terminálu.
• Bezpečnostní funkce Watchdog – tato funkce by měla restartovat sondu EMX sondu pokaždé, pokud dojde k zacyklení SW (nekonečná smyčka stejných dat)
• Sofistikovaný power-management – EMX sonda uspí všechny senzory a okruhy v případě nečinnosti, či nepoužívání.
• EMX sonda monitoruje bezpečnou úrověň napětí. Pokud napětí klesne pod bezpečnou mez funkčnosti senzorů, sonda zakáže všechny operace a je automaticky rebootována po znovu obnovení bezpečného napětí. Tato schopnost zajišťuje provozní stav všech senzorů uvnitř sondy.
• Všechna data zaslána sondou jsou chráněna check-sum kódem, kterým jsou detekovány případná poškozená data při přenosu na back-end server.
• Možnost slučovat data a příkazy do jednoho datového paketu.
• Detailní komunikační a programovací protokol je dostupný na vyžádání.

Vzdálené konfigurační příkazy

• Vyčtení sériového čísla
• Vyčtení rozsahu aktuální virtuální adresy a vnitřní nastavení sondy
• Programovatelné přístupové heslo do sondy pro konfiguraci
• Individuální nastavení, které z okolních hodnot mají být měřeny (nastavení senzorů)
• Perioda měření – rozsah 0 – 255 min / vzorek
• Akumulace paketů – sonda nebude přenášet data dokud nenasbírá určitý počet vzorků
• Povolený rozsah osvětlení prostoru – 0 až 100%. Pokud je nastavena 0 u obou parametrů, detekce vybočení z povolených hodnot je deaktivována.
• Povolený rozsah vnitřní teploty - Pokud je nastavena 0 u obou parametrů, detekce vybočení z povolených hodnot je deaktivována.
• Fixní perioda detekce vybočení hodnot senzoru osvětlení (30 sekund)
• Fixní perioda detekce vybočení hodnot senzoru pro vnitřní teplotu (1 minuta)
• Parametry pro detekci nárazů (G-Force: -8G až +8G, minimální doba nárazu: 0 – 159 ms, doba necitlivosti 0-319 ms).
• Reset rozsahu virutální adresy
• Opětovná synchronizace vnitřních hodin
• Programování „FRAM“ – bezpečného napětí pro zápis dat
• Programování bezpečného napětí pro funkci senzorů
• Znovu zaslání dat z vnitřního cyklického bufferu
• Příkaz pro vynucenou synchronizaci hodim
• Příkaz pro vzdálený upgrade firmwaru „FOTA“
• Konfigurace LED diod (zapnuto, vypnuto, zapnuto po dobu 0 – 255 minut)
• Programovatelný sériový debug mód (pro testování a debugging)
