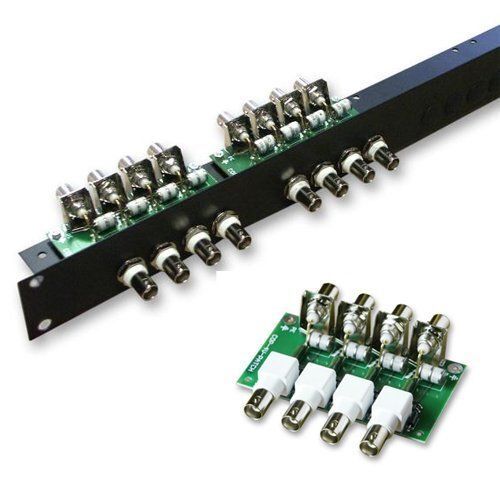

BREAK-PATCH-16V

Stručné informácie:
Prepäťová ochrana 16x koax-video s panelom 19" PATCH-1U, dvojstupňové prevedenie, galvanicky izolovaná svorka PE, inštalácia do 19" stojanu
Objednávací kód:500-024
Interní kód:E000-0724

Dostupnosť:
nie je na sklade
Pre zobrazenie ceny sa prihláste alebo zaregistrujte.
Počet kusov:
Pridať do košíka

Prepäťová ochrana 16x koax-video

Vlastnosti:

  • Priemyslové prevedenie
  • Dvojstupňová ochrana
  • Galvanicky izolovaná PE svorka
  • Prevádzková teplota – 40°C do +70°C
  • S panelom 19" PATCH-1U
  • Rýchla inštalácia
  • Inštalácia do 19˝ stojanu



Popis a technické parametre

Prepäťové ochrany COP sú určené pre ochranu videoliniek. Zapojenie ochrán COP je upravené tak, aby bola uzemňovacia svorka PE galvanicky oddelená od signálových svoriek. Výsledkom je rýchle reagujúca ochrana imúnna i voči rozdielom potenciálov v systéme v ráde desiatok voltov. Patch panel je navrhnutý pre inštaláciu do 19˝ stojanov.



Videoinput
Testované v zhode s EN 616 43 - 11 : 2003
Parazitná kapacita 30 pF
Max. pracovné napätie 6 V
Max. pulzní zvodový prúd Imax (8/20) 5 kA
Úroveň ochrany 5kA: 11V
2,5kA: 9V
1kA: 9V
0,5kA: 6V
Prostredie
Pracovná teplota -40 až +80°C
Mechanika
Pripojenie Samice BNC
Pripojenie PE lisovacieho oka BF-M4 (Gibi) vodiče 2,5 mm2
Životnosť 100 000 hodín
Hmotnosť 105 g
