GSM-VT20

GSM-VT20 GSM Modul

GSM brána VT-20 je GSM modul s hlasovým kanálom (hlasový kanál umožňuje prenos dát z telefónneho komunikátora EZS na PCO), dvomi vstupmi, dvomi reléovými výstupmi (NO,NC) a simuláciou komunikácie pultu centrálnej ochrany. Vstupy sa aktivujú pripojením alebo odpojením záporného potenciálu napájania. Modul môže komunikovať s komunikátorom EZS v pulzných formátoch 4+2 s rýchlosťou 10, 20 a 40 Baud a ADEMCO CID. Voľba komunikačného formátu, ktorým modul VT20 komunikuje s ústredňou EZS, je plne automatická (nastavenie formátu komunikátora sa riadi podľa nastavenia formátu v ústredne EZS).

Modul VT-20 združuje všetky funkcie VT10 a VT21 do jedného zariadenia. Modul VT20 je schopný prijímať prenosové formáty 4+2 na 185 udalosti a vo formáte CID na 264 udalosti z ústredne EZS. Modul ďalej môže len odpočúvať udalosti s pultom centrálnej ochrany (ďalej len PCO) a preposielať SMS týmito udalosťami. Modul je vybavený obvodmi pre prenos správy nízkeho napätia.

Vlastnosti:

• GSM brána je založená na GSM bráne VT-10, ktorá je rozšírená o funkcie GSM brány VT-21.
• Simuluje telefónnu linku pre prenos udalostí na PCO.
• Simuluje pult PCO a umožňuje posielať 185 SMS správ vo formáte 4+2 a 264 SMS vo formáte CID.
• Podporuje SW VTSetup pre programovanie a monitorovanie stavu.
• Rozšíriteľné pomocou prídavných modulov VT-01 až VT-04.

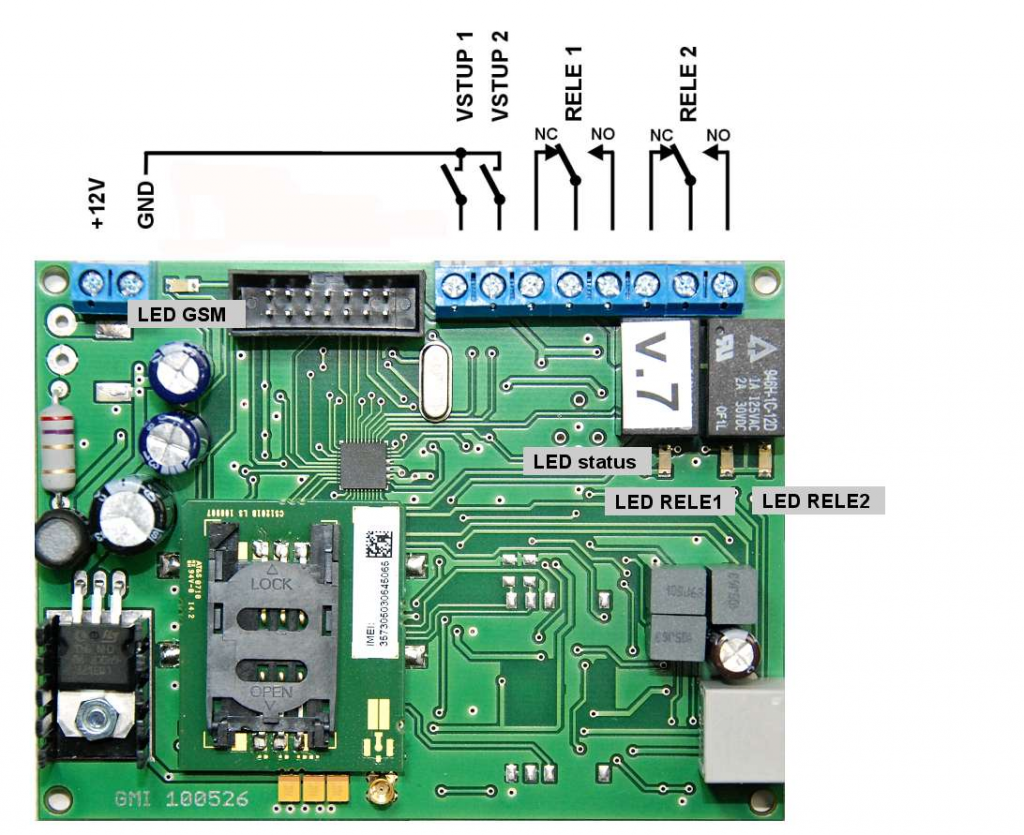

• Jedná sa o GSM bránu s hlasovým kanálom, má 2 vstupy a 2 reléové výstupy (NC/NO).
• Brána obsahuje vstavaný GSM modul, takže nie je potrebné pripájať k bráne externý GSM mobil.
• Súčasťou dodávky je tiež anténa.
• Túto bránu možno pripojiť k pobočkovej ústredni a volať cez ňu do mobilnej siete.
• GSM brána umožňuje posielať SMS správy na základe prenosových kódov posielaných zabezpečovacou ústredňou.
• Verzia 7.xx umožňuje vo formátu 4+2 posielať 185 udalostí, vo formáte CID posielať 264 udalostí, 32 užívateľov a 32 podsystémov.
• Tieto správy možno posielať až na 10 tel. čísel a pre každé z nich možno nastaviť, či sa posiela SMS a/alebo sa prezváňa.
• GSM brána umožňuje odpočúvať komunikáciu ústredne s PCO.
• Je možné použiť SIM kartu ľubovolného operátora.
• Pre každý vstup možno naprogramovať až 4 telefónne čísla.
• Možnosti naprogramovania názvov vstupov.
• Pri aktivácii/deaktivácii vykonajú poslanie naprogramované SMS správy
• Pri aktivácii zavolajú na nastavené telefónne číslo a prehrajú DTMF tóny
• Reléové výstupy možno ovládať pomocou SMS správ. Každá SMS správa obsahuje 4-miestne heslo.
• Relé 1 a 2 možno ovládať jednoduchým prezvonením z nastaveného telefónneho čísla (až 4 tel. čísla)
• Vstavané relé umožňuje signalizovať poruchu pri prihlásení do GSM siete.
• Stav GSM brány možno monitorovať pomocou programu VT Setup.
• Možno nastaviť citlivosť vstupu a dĺžku pulzu výstupného relé.
• Umožňuje zistiť výšku kreditu na SIM karte.
• Umožňuje periodicky posielať testovaciu správu (0-30 dní) a správu signalizujúcu poruchu napájania.
• Na GSM bráne sú 2 vstupy a 2 výstupy. Ich počet možno rozšíriť pomocou externých modulov:
• VT01 - expandér 4 vstupy, 2 reléové výstupy
• VT02 - expandér 6 reléových výstupov
• VT04 - expandér 6 vyvážených slučiek a 4 výstupy

Technické parametre:

• napájanie: menovité 13,8V=, (10 až 15V=)
• odber: 90mA (pokoj), 140mA (vysielanie), 1.5A (max.)
• vstupy: v TTL (min. 1V / max. 15V), odpor pri aktivácii max. 200 Ohm
• výstupy: NO, NC (max. 1A / 125VAC / 30V=)
• nastaviteľná doba pre aktiváciu: 100ms až 5s
• programovanie: PC + SW (súčasťou dodávky), priehľadné menu
• pracovné podmienky: -10°C až 55°C / vlhkosť: 5 až 85%
• rozmery: 100x76x25mm
