IRCLOE

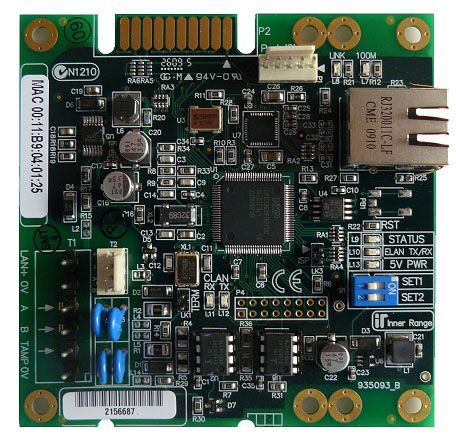

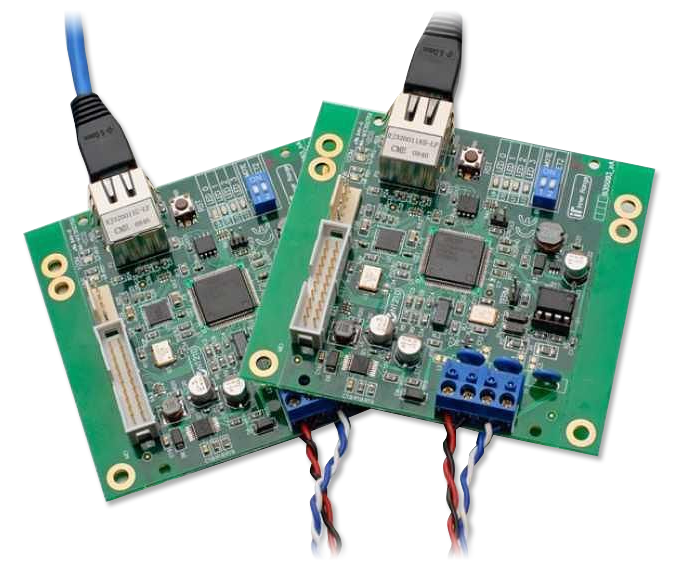

IRCLOE Modul prevodu LAN cez Ethernet

CLOE - (Concept LAN Over Ethernet) predstavuje rozhranie pre distribúciu LAN systému Concept 4000 cez štandardné TCP/IP Ethernet siete. IP konektivita dovoľuje LAN Concept 4000 prechod cez IP sieťovú infraštruktúru, vrátanie 802.3i (10baseT) a 802.3U (100BaseT). Bezdrôtová komunikácia môže byť dosiahnutá cez WiFi routery a prístupové body Ethernet / 802.11.

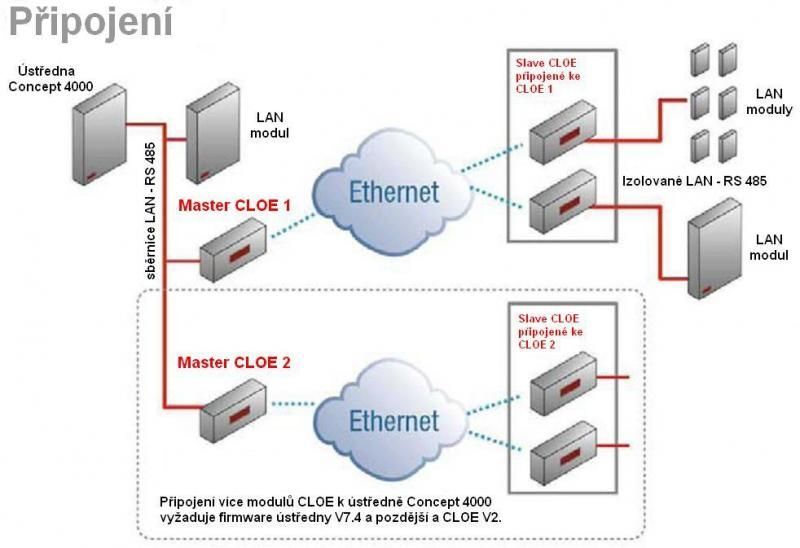

Každý prevod LAN cez Ethernet vyžaduje minimálne dva moduly CLOE, pracujúce v režime Master a Slave. Modul Master je konfigurovaný so statickou IP adresou, zatial čo Slave podporuje statickú alebo dynamickú IP adresu.

V jednom LAN systéme Concept 4000 môže byť použitých niekoľko modulov Master s Slave. CLOE využíva štandardný TCP/IP protokol a všetky dáta sú šifrované 128 bit AES šifrou. Ethernetový port modulu CLOE zaisťuje galvanické oddelenie častí LAN, obdobne ako modul LAN izolátora.

 Vlastnosti:

• Prevod RS 485 LAN Concept cez Ethernet
• rřevod štandardných modulov systému Concept 4000 na Ethernet LAN moduly
• Predĺženie LAN Concept 4000
• Použitie WiFi technológií šetří náklady na siete
• Využitie stávajúcej IP infraštruktúry zníži náklady
• Rozloženie dislokácie jednej ústredne na viac miestach
• Zaistenie galvanického oddelenia jednotlivých segmentov

Technické parametre:

• Kompatibilita

Moduly CLOE sú kompatibilné s ústredňami Concept 4000 firmware V7.42 a neskoršími, ústredňami Concept 5000 firmware 1.00 a neskoršími. Sú kompatibilné so všetkými LAN modulmi systému Concept 4000.

• Fyzikálne vlastnosti

Rozmery PCB:95 x 95 mm (štandard veľkosť D)

Prevádzkové podmienky: teplota 0°C – 40°C, relatívna vlhkosť bez kondenzácie 15% - 85%

• Požiadavky na firmware

Ústředňa Concept 4000 verzia 7.42 alebo neskoršie

Ústredňa Concept 5000 verzia 1.00 alebo neskoršie

• Napájanie

Napájacie napätie 11 – 14 V DC

Prúdová spotreba štandardne ~ 65 mA, max. 110 mA

• Sieťové požiadavky

Ethernet LAN10baseT / 100baseT (802.3i / 802.3U)

Komunikačná rýchlosť 19 200 Bd

Ethernet konektor RJ45

• Moduly a obmedzenie adries

Pomer Slave/Master4 : 1 (max. 4 Slave na 1 Master)

Počet modulov na LAN Slave 10 pre CLOE V1*

Počet Master na ústredňu Concept 40001 CLOE V1*

*pre verziu CLOE V2 bude upresnené
