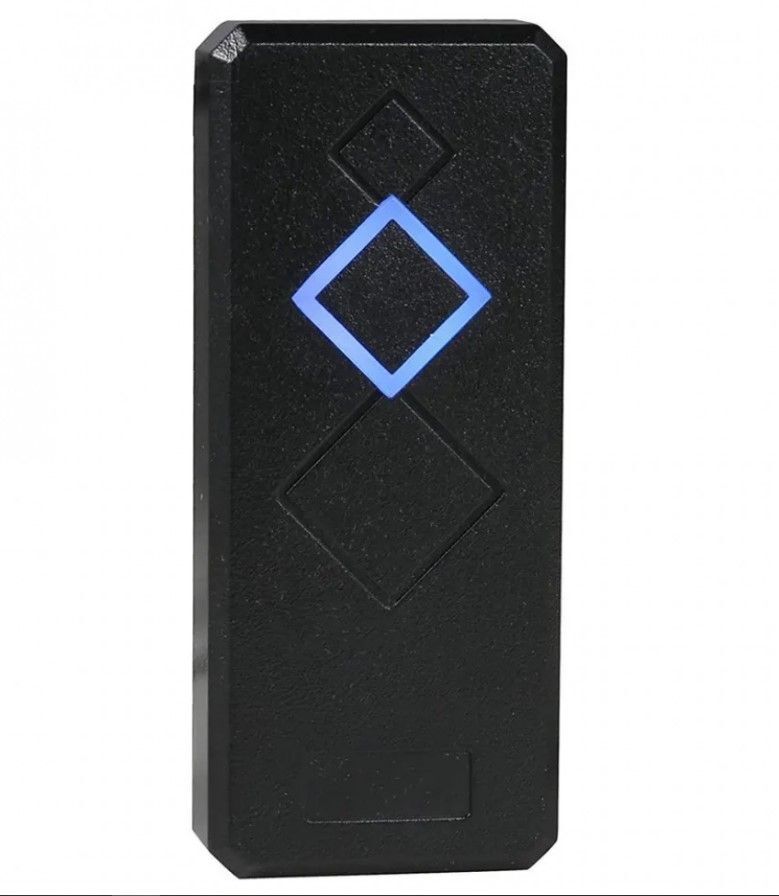

SYSCR01MFNFC RF ID čtečka Mifare NFC 125kHz, WG26bit

SYSCR01MFNFC Přístupová čtečka ID MF a NFC 125kHz

• Identifikace pomocí NFC a Mifare Classic 1K, nebo jiné kompatibilní ISO 14443-3 / NFC-A na frekvenci 13.56MHz
• Přístupová čtečka vhodná jak pro vnitřního tak i venkovní prostředí.
• Krytí IP68
• ABS plastový kryt s osvětleným signalizačním proužkem
• Wiegand 26bit/34bit rozhraní /podpora systému PARADOX EVO192/HD (kartu MIFARE načte a odemkne dveře, ale nelze s ní zastřežit/odstřežit) !!!
• Čtečka má speciálně vyvinutý FW pro Eurosat.

Max. 100m nekroucený vodič

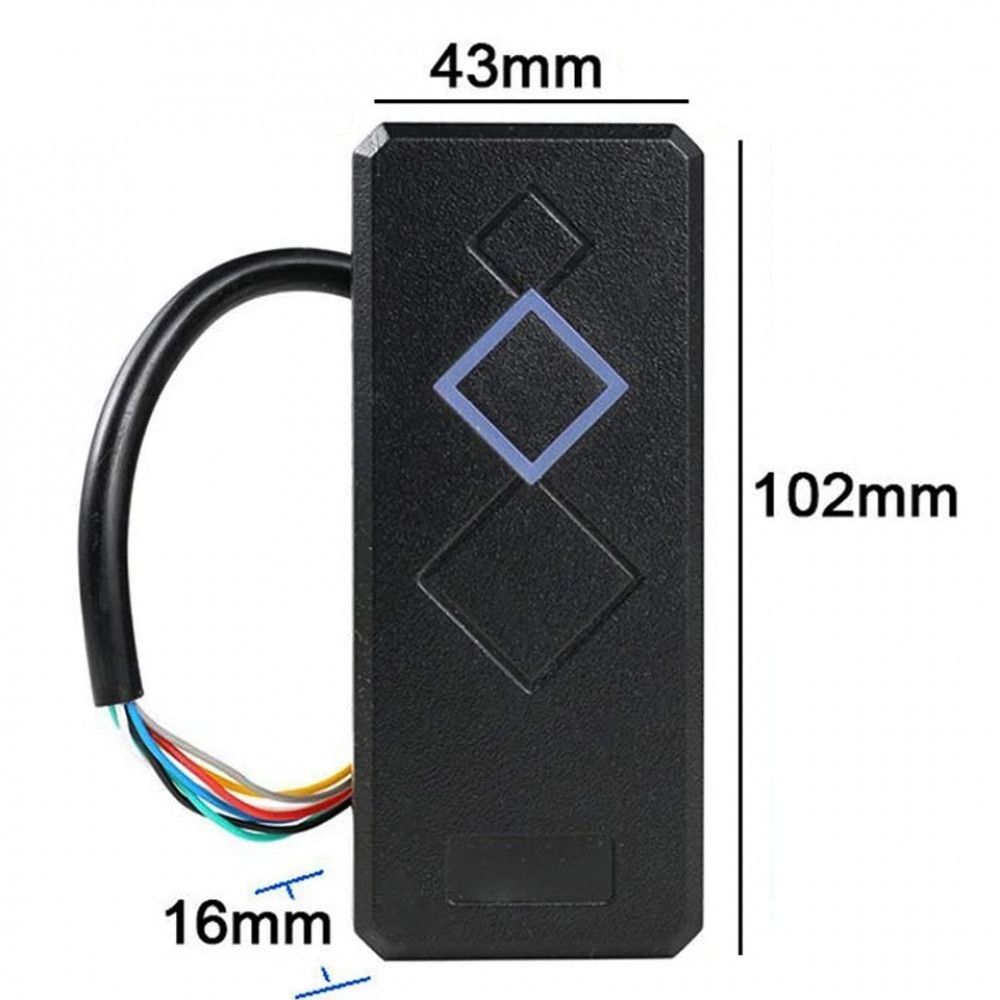

Technické specifikace:

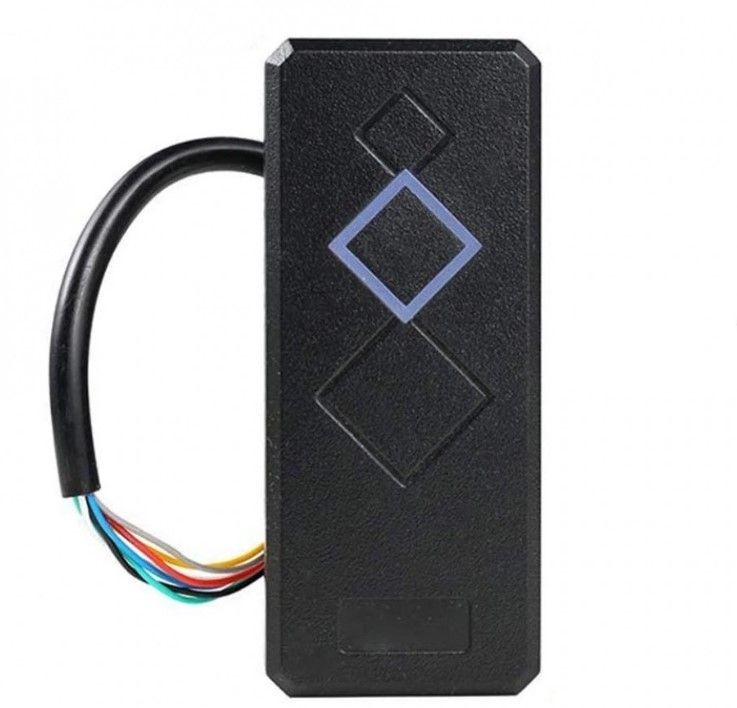

Popis zapojení:

• Šedý (Gray): Tento vodič slouží k výběru mezi standardy Wiegand 26 a Wiegand 34. Pokud zůstane nepřipojený, čtečka používá jeden standard, zatímco připojením k zemi (GND) se aktivuje druhý standard. Tímto způsobem můžete přizpůsobit čtečku konkrétním požadavkům vašeho přístupového systému.
• Červený (Red): Napájecí vodič pro připojení k napájecímu napětí DC v rozmezí 9V-16V, zajišťuje elektrickou energii pro čtečku.
• Černý (Black): Zemní vodič (GND) pro odvedení rušivých signálů a správnou funkci systému.
• Zelený (Green): Datový vodič D0 TX pro první kanál datového výstupu ve formátu Wiegand, umožňuje komunikaci s kontrolním systémem.
• Bílý (White): Datový vodič D1 RX pro druhý kanál datového výstupu, společně se zeleným vodičem zajišťuje oboustrannou komunikaci.
• Modrý (Blue): Vodič pro připojení LED diody, která signalizuje různé stavy čtečky.
• Žlutý (Yellow): Vodič pro připojení reproduktoru, vydává zvukový signál při úspěšném načtení karty.
