Stručné informácie: |

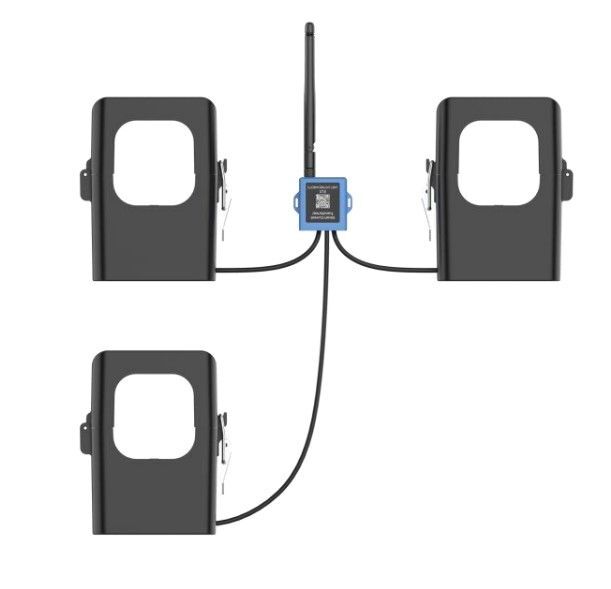

LoRaWAN® třífázový elektroměr max. 500A, nepřímé měření, jednoduchá instalace, pasivní vlastní napájení.
|
|
|
Objednávací kód: | CT305-868M |
Interní kód: | E003-0004 |
Dostupnosť: |
nie je na sklade
|
Pre zobrazenie ceny sa prihláste alebo zaregistrujte. |
Počet kusov:
|

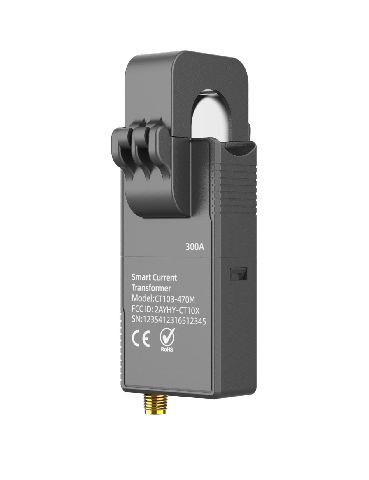

CT3xx je LoRaWAN® Smart proudový transformátor s děleným jádrem pro dálkové měření úrovní střídavého proudu v ampérech. Usnadňuje analýzu spotřeby energie a umožňuje jednoduchou instalaci na jakýkoli stávající okruh bez nutnosti zásahu. S výběrem rozsahů detekce proudu 100A a 300A vyhovuje specifickým potřebám monitorování energie v různých scénářích.
Elektrické měření | |
---|---|
Parametr detekce | RMS proud |
Vzorkovací frekvence | 3,3 kHz |
Pracovní frekvence | 50~60 Hz |
Jmenovitý primární proud | 500 A rms |
Jmenovitý sekundární proud | 150 mA |
Start Current | 30 A rms |
Přesnost | ±1 % |
Rozlišení | 1 mA |
Senzor teploty | Typ senzoru: 1 × NTC Senzor Rozsah měření: -20°C ~ 100°C Přesnost měření: ±1 % |
Bezdrátový přenos | |
Protokol | LoRaWAN® |
Anténní konektor | 1 × 50 Ω konektor SMA (středový PIN: SMA samice) |
Frekvence | CN470/IN865/RU864/EU868/US915/AU915/KR920/AS923-1&2&3&4 |
Tx Power | 16 dBm (868 MHz)/20 dBm (915 MHz)/19 dBm (470 MHz) |
Citlivost | -137 dBm |
Režim | OTAA/ABP třída A |
Ostatní | |
Knoflík | 1 × Restartovací tlačítko |
LED indikátor | 1 × Indikátor stavu/alarm |
Přístav | 1 × USB Type-C pro připojení napájecího zdroje, konzole nebo kabelového snímače teploty |
Konfigurace | USB Type-C nebo Downlink |
Fyzikální vlastnosti | |

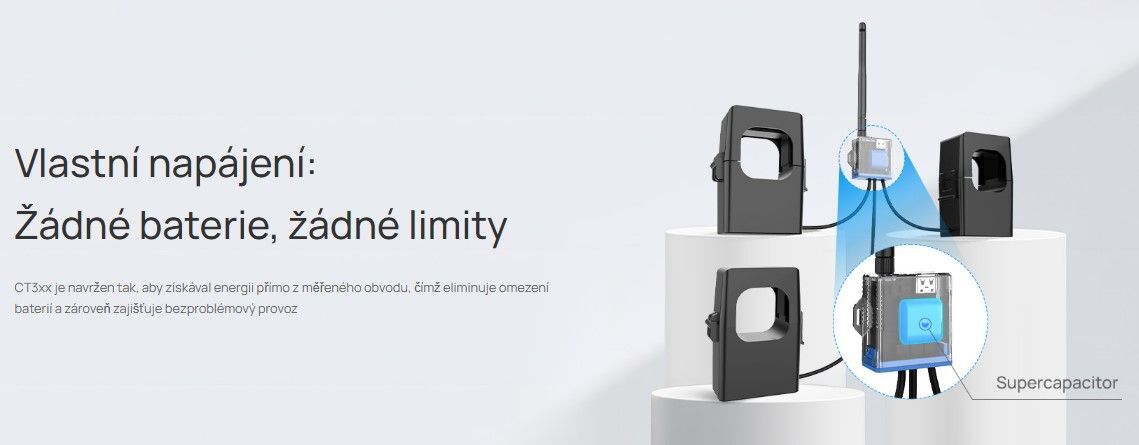

Zdroj napájení | Napájení indukovaným proudem |
Izolační napětí | 3kV ac ( rms ) (1mA/1min) |
Barva / Materiál | Modrá, PBT+PC (UL94 V0) |
Délka kabelu | 1 m |
Provozní teplota | Transceiver: -20°C~70°C (-4°F~158°F) CT svorka: -40°C~55°C (-40°F~131°F) |
Skladovací teplota | Transceiver: -25°C~80°C (-13°F~176°F) CT svorka: -40°C~55°C (-40°F~131°F) |
Relativní vlhkost | ≤ 95 % (bez kondenzace) |
Ochrana proti vniknutí | IP30 |
Rozměry | Transceiver: 38 × 39,7 × 16 mm (1,5 × 1,56 × 0,63 palce) CT svorka: 65,52 × 90 × 43 mm (2,58 × 3,54 × 1,69 palce) Otvor pro drát: Ф 36,6 mm (Ф) 1. |
Hmotnost | Transceiver: 13,05 g Na CT svorku: 276,75 g |
Instalace | Vysílač a přijímač: Montáž na kabelovou sponu (v integrovaném
režimu) Svorka CT: Zavěšena na testovacím vodiči |
