Sonoff 5V/7-32V 2CH RF

Sonoff 5V/7-32V 2CH RF
Sonoff 5V/7-32V 2CH RF
Stručné informácie:
2 kanálový WiFi/RF spínač
Objednávací kód:18103
Interní kód:E001-9692

Dostupnosť:
nie je na sklade
Pre zobrazenie ceny sa prihláste alebo zaregistrujte.
Počet kusov:
Pridať do košíka

Tento dvoukanálový WiFi/RF modul je možno použít na běžné spínání (zapnuto/vypnuto), ale také na krátké beznapěťové spojení dvou kontaktů (vhodné například na ovládání garážových vrat nebo vjezdových bran). Doba propojení kontaktů (Inching, nebo-li prodleva vypnutí) se dá nastavit hardwarově (přepínačem na desce spínače) na pevnou dobu cca 1s, nebo také softwarově (přes aplikaci eWeLink) na dobu 0,5 s až 3600 s (1 hodina).

Spínač (každé relé zvlášť) je možné ovládat pomocí RF ovladačů



Uvedení spínače do režimu párování s aplikací eWeLink

Stiskněte a držte jedno z ovladacích tlačítek (relé 1 nebo 2), dokud červená LED nezačne blikat.





Párování RF ovladače

Stiskněte tlačítko daného kanálu po dobu cca 4 sekund, dokud se nerozsvítí modrá LED. Poté stiskněte tlačítko na RF ovladači. Modrá LED blikne a tím signalizuje úspěšné spárování RF ovladače.
Pro párování druhého kanálu postup opakujte s jiným tlačítkem RF ovladače (nebo s úplně jiným RF ovladačem).



Mazání RF ovladač

Stiskněte dané tlačítko na spínači a držte asi 15 sekund - nejdříve se rozsvítí modrá LED, pak červená dioda začne blikat a nakonec modrá zase zhasne - pak teprve tlačítko pusťte. Následně stiskněte tlačítko RF ovladače, které chcete smazat. Tím se smažou všechny spárované RF ovladače na daném kanálu.
Pro druhý kanál postup opakujte druhým manuálním tlačítkem.



3 pracovní módy:

Opakovaným stisknutím příslušného tlačítka (viz obrázek výše) lze spínač postupně přepínat mezi režimy v tomto pořadí:

  1. Selflocking - normální zapínání a vypínání obou kanálů nezávisle na sobě (spínač po zapnutí zůstává zapnutý, dokud jej nevypnete)
  2. Interlocking - pouze jeden kanál může být zapnutý. Při zapnutí druhého kanálu se první automaticky vypne (vhodné například pro ovládání žaluzií nebo změnu polarity u stejnosměrných motorů)*
  3. Inching - relé se po zapnutí sama automaticky vypnou po cca 1s (vhodné např na ovládání garážových vrat)

Funkce Interlock a Inching se mohou aktivovat HW přímo na desce spínače nebo SW v aplikaci eWeLink. Pokud např. zapnete funkci Inching softwarově, můžete funkci a prodlevu vypnutí nastavit nezávisle pro každý kanál zvlášť (to znamená například ji zapnout jen na jednom kanálu nebo ji zapnout na obou kanálech, ale s rozdílnou prodlevou vypnutí).

  Nekombinujte HW a SW zapínání těchto funkcí.
Například pokud chcete zapnout Inching softwarově   pro každý kanál zvlášť, přepněte spínač hardwarově do režimu Selflocking.



NO
COM
NC

Připojení kontaktů na COM a NO (normally open) - je-li spínač vypnutý, jsou tyto kontakty rozpojeny. Zapnutím spínače dojde k jejich spojení.
Připojení kontaktů na COM a NC (normally closed) - je-li spínač vypnutý, jsou tyto kontakty spojeny. Zapnutím spínače dojde k jejich rozpojení.





Jedná se o dvoukanálovou verzi jinak velmi podobného spínače Sonoff 5V/7-32V

Spínač je možno napájet 5V DC micro USB konektorem (nabíječkou na telefon, USB portem z počítače) nebo 7-32 V AC/DC na svorkovnici. Spínat pak může cokoliv (nař. 30V DC 10 A nebo 230 V AC do 10 A) bez ohledu na napájení (napájecí a spínaná část jsou odděleny).



Při paralelním připojení ke stávajícímu tlačítku ovládání garážových vrat nebo vjezdové brány, umožňuje vzdálené ovládání po internetu odkudkoliv na světě.

Při použití, jako "ovladač" vrat či brány, samotný spínač neumožňuje sledování stavu (nepozná, zda-li jsou vrata otevřena či zavřena). V aplikaci bude vždy vidět jako vypnutý, sepne se jen na 0,7 s po zapnutí.

Tuto funkci kontroly stavu má až tento Chytrý WiFi Otevírač Garážových Vrat



Ilustrační video, popisující základní vlastnosti podobného jednokanálového spínače Sonoff 5V/7-32V





Specifikace

  • Počet nezávislých kanálů: 2
  • Rozměry: 103 mm * 33 mm * 20 mm
  • Napájení: 5V DC nebo 7V-32V AC/DC
  • LED diody: 3 LED diody, indikující wifi status a stav obou relé (zapnuto/vypnuto)
  • Spotřeba: <1W
  • Pohotovostní proud: 80 mA
  • Max. proudové zatížení relé: 10 A
  • Podporuje ovládání zařízení s různou voltáží
  • Životnost relé: více jak 10 milionů sepnutí
  • Maximální čas sepnutí relé: 15 ms
  • Maximální čas rozepnutí relé: 5 ms
  • Pracovní teplota: 0 ºC - 40 ºC
  • Pracovní vlhkost: 40% ~ 80% RH

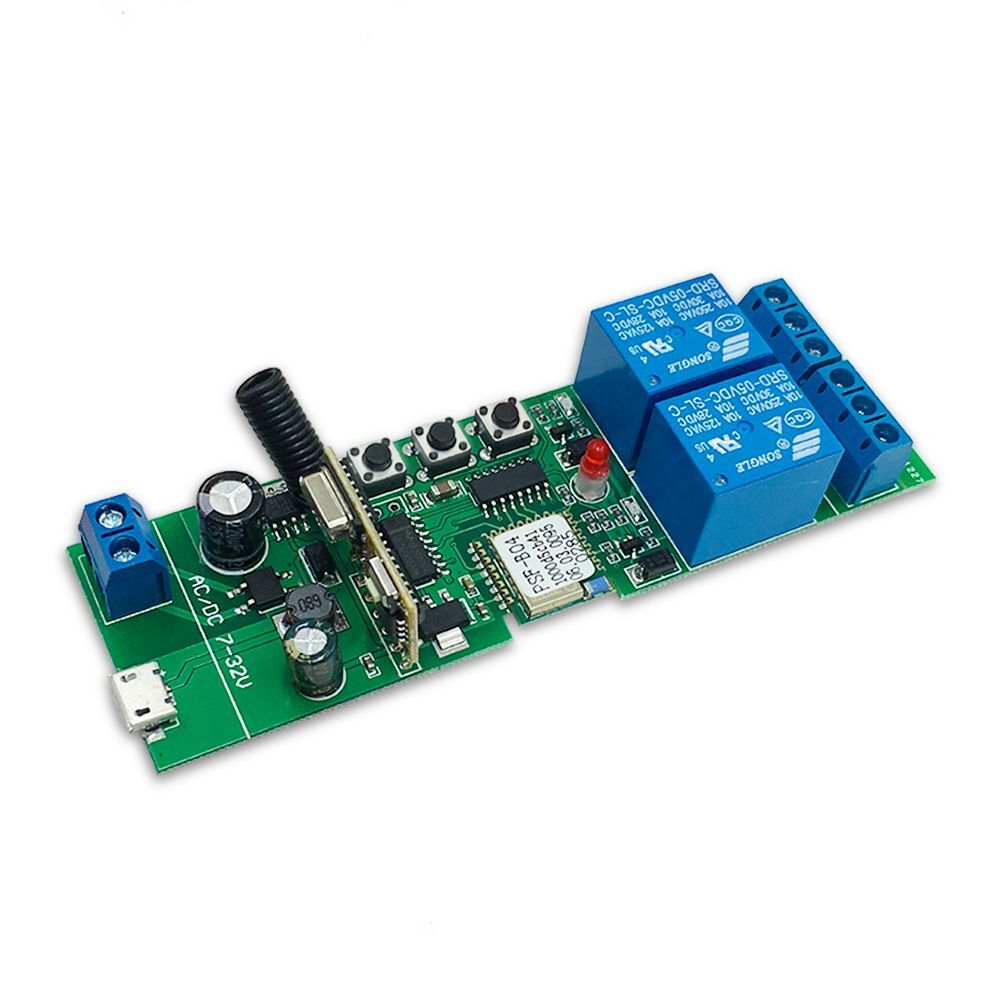

  • Dodáváno bez plastové krabice (viz obrázek)
