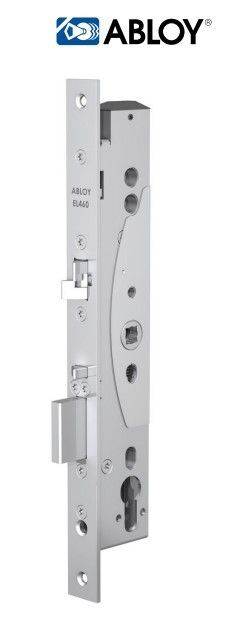

EL460/35/24 12-24V zámek el.

Použití

• Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
• Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
• Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
• Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
• Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.

Výhody

• Pravolevý - obousměrná střelka.
• Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
• Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
• Jednotné napájení 12 - 24 V DC.
• Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
• Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".

Trezor test - Bezpečnostní třída 3
NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2

• ČSN EN 1627 - Odolnost proti násilnému vniknutí
• ČSN EN 179 - Pro únikové východy
• ČSN EN 1125 - Pro panikové únikové východy
• ČSN EN 1634-1 - Pro požárně odolné dveře
• STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
• STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu

Funkce zámku

• Po uzavření dveří se zámek automaticky uzamkne - vysune se závora a zablokuje se střelka.
• Stisknutím aktivované nebo panikové kliky je závora zatažena do těla zámku a následně odblokována střelka.
• Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

Možnosti nastavení zámku - ovládání prostupu

• "0" - fail secure
  Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
• "1" - fail safe - funkce EPS
  Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

K zámku doporučujeme použít bezpečnostní kování IKON SX43 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.

Technická data

Napájení:

12 - 24 V DC (-10%, +15%)

Odběr:
Nominal 0,13 A (12 V), 0,065 A (24 V)
Max. 0,40 A

Rozsah pracovních teplot:
-20°C až +60°C

Signalizace:
a) závora zatažená
b) závora vysunutá
c) klíč odemyká/volný
d) klika stisknutá/volná
e) dveře otevřené/zavřené

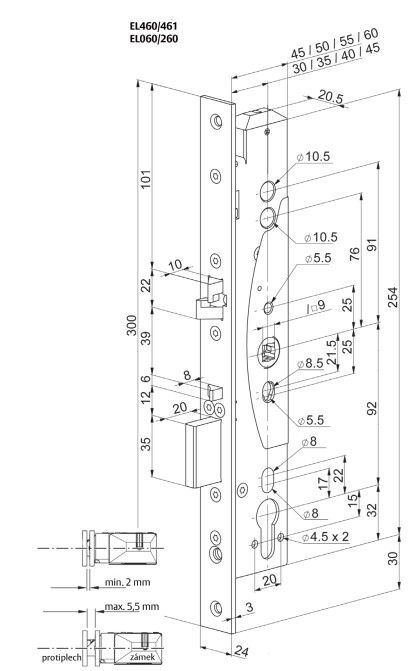

Výsuv závory:
20 mm

Backset:
standardně 30, 35 a 45 mm
na objednávku 40 mm

Šířka štítu:
24 mm

Čtyřhran:
9 mm, s redukcí lze použít i 8 mm

Povrchová úprava:
štít zámku z nerez oceli

Cylindrická vložka:
DIN - europrofil

Bezpečnostní kování:
Klika - klika
DIN - rozteč 92 mm

Balení obsahuje:
zámek, upevňovací šrouby, redukce z 9 na 8 mm a návod
