EMM001 PROBE

EMM001 PROBE (EMX-1)  viac o sonde

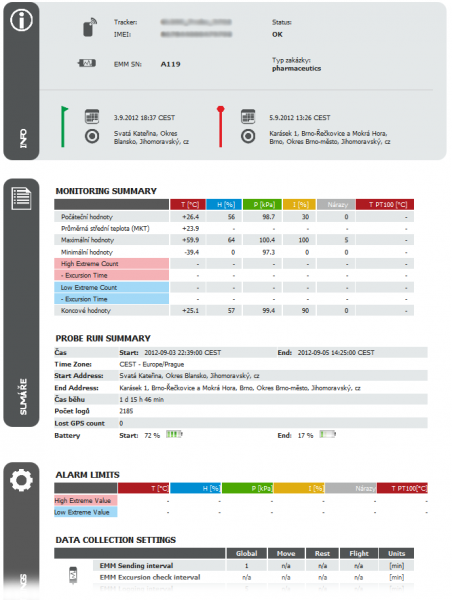

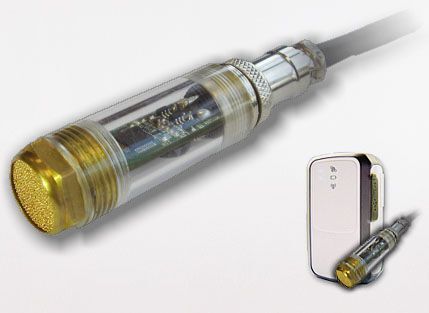

Unikátna sonda na meranie okolitého prostredia. Sonda sa pripojí k osobnému GPS trackeru rady GL, ktorý potom slúži ako komunikačný terminál. Namerané hodnoty sú prenášané v reálnom čase na servery AutoGPS, kde sa užívateľovi zobrazí prostredníctvom interaktívnych grafov a tabuliek. V systéme AutoGPS možno nastaviť odosielanie upozornení pri prekročení krajných medzí danej veličiny a možno zostaviť celkový report za dané obdobie.

Je navrhnutá tak, aby snímala a zbierala presné data z okolitého prostredia pomocou precízne skalibrovaných senzorov. Všetky tieto nazbierané dáta (okolitá teplota, vnútorná teplota, tlak vzduchu, vlhkosť vzduchu, úroveň osvetlenia, nárazy a 3D orientácia v priestore) sú prevádzané do digitálnej podoby.

Dáta sú označené dátumom i časom a uložené do vnútorného cyklického buffera sondy. Z tejto vnútornej pamäti sú ďalej periodicky zasielané cez sériové rozhranie na back-end server.

Ak nie je sonda schopná predať informácie na back-end server, všetky dáta zostávajú vo vnútornej pamäti, odkiaľ budú zaslané pri obnovení spojenia so serverom.

Sonda je ideálnym riešením pri preprave drahých, citlivých zariadení a iného náchylného tovaru, u ktorého je potreba neustála kontrola a upozornenie pri zmene podmienok.

Sledované veličiny:

Programovateľné parametre

• Sonda je plne programovateľná cez sériovú linku
• Možnosť zapnutia / vypnutia jednotlivých senzorov
• Veľmi nízka spotreba energie
• Programovateľné intervaly pre zber / zasielania dát
• Nastavenie medzných hodnôt pre teplotný a svetelný senzor

Zhoda s predpismi

• Skalibrované už pri výrobe
• Schválené národným inštitútom štandardov a technológií (NIST)
• Software & firmware je preverený spoločnosťou Good Automated Manufacturing Practices (GAMP)
• Kompatibilný s 21 CFR časť 11

Vzhľad sondy

• EMX-1 má veľmi malé rozmery (20 x 60 mm).

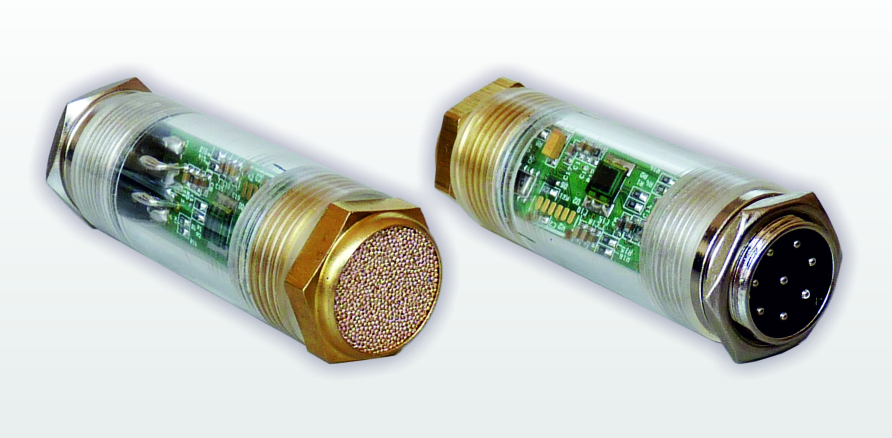

• Na jednej strane sa ponúka 8-pinový XLR kontektor pre prepojenie s externým PT100 senzorom a sériovou linkou. Druhá strana je zakončená pórovitým uzáverom zo spekaného bronzu. Telo je vytvorené z priehľadného plexiskla. Celé zariadenie spĺňa typ krytia IP40.

Operácia

• Udalosti o stave môžu byť zasielané pomocou GPRS, e-mailu a SMS
• Nie je potreba inštalácie žiadneho softwaru
• Kompatibilný so systémom TEMS (Transport Environment Monitoring System), ktorý automaticky kontroluje a stráži všetky udalosti behom definovaného transportu (zvyšuje zabezpečenie nákladu, produktivitu práce, poprípade je možno určiť, či transport prebehol bez problému)

Hardwarové a Softwarové špecifikácie

• Veľmi nízka spotreba. Nie je treba externého napájania, sonda je napájaná iba z dátových káblov RX/TX. Sonda je schopná činnosti po niekoľko minút i po odpojení externej dátovej linky.
• Zabudované vnútorné hodiny a kalendár (správna činnosť i pri prestupnom roku)
• Malé rozmery (20 x 60 mm)
• Všetky dáta sú ukladané vo vnútornom cyklickom bufferi, ktorý pojme 1400 meraní. V prípade preplnenia vnútornej pamäti sú postupne prepisované najstaršie dáta novšími.
• Každý záznam (meranie) je opatrený 3bytovou virtuálnou adresou. V prípade najkratšej meracej periódy (1 minúta) by mal rozsah tejto virtuálnej adresy vydržať po dobu 31 rokov. Virtuálna adresa sa zvyšuje o jednu s každým ďalším záznamom uloženým do vnútornej pamäti.
• Back-end server môže virtuálnu adresu použiť k prevereniu integrity prenesených dát na server. V prípade medzery medzi dátami môže byť sonda vzdialene dotázaná k preposlaniu dát z histórie z jej vnútornej pamäti.
• Každá EMX sonda má svoje unikátne alfanumerické sériové číslo. Toto sériové číslo identifikuje každý dátový paket, ktorý je zaslaný sondou a umožňuje ukladať ľubovoľné šablóny kalibráciou priamo na strane back-end serveru. Sériové číslo nie je zasielané len s dátovými paketami obsahujúcimi meranie, ale i s každou vygenerovanou odpoveďou na príkaz, ktorý bol EMX sonde zaslaný.
• Pri každom reštarte sondy je automaticky spustená GMT časová synchronizácia s back-end serverom. Tieto vnútorné hodiny je možné kedykoľvek znovu zosynchronizovať s back-end serverom.
• Programovateľná akumulácia paketov – tento parameter EMX sonde nastavuje zákaz prenosu dát do doby, než nasníma dostatočný počet meraní. Tieto naakumulované dáta z meraní sú potom zasielané na server všetky naraz. V prípade nastavenia akumulácie paketov na „0“ bude sonda ukladať dáta iba do vnútornej pamäti.
• Dáta z vnútornej pamäti možno vyčítať vzdialeným príkazom (založené na virtuálnej adrese priradenej ku každému meraniu).
• Nastavenie povolených hodnôt (minimálna / maximálna) pre teplotný a svetelný senzor.
• Kontrola povolených hodnôt zo svetelného senzora každých 30 sekúnd (ak je aktivované)
• Kontrola povolených hodnôt pre teplotný senzor je 1 minúta (ak je aktivované)
• Nárazy a 3D orientácie sú monitorované neustále frekvenciou 400 Hz.
• Programovateľný akcelometer – detekcia na základe úrovne G-Force (minimálna doba nárazu v rozmedzí 0 – 159 ms, doba necitlivosti po náraze 0 – 319 MS).
• V prípade akéhokoľvek vybočenia zo stanovených hodnôt sa EMX sonda pokúša zaslať dáta s upozornením ihneď, nehľadiac na naprogramovanú meraciu periódu a akumuláciu paketov.
• Každé vybočenie je detekované a ukladané vo vnútornej pamäti sondy a je označené špeciálnym bitom.
• Ak nemá sonda žiadne dáta k zaslaniu na server, nikdy neprebúdza pripojené komunikačné zariadenie.
• Implementovaný SW loader umožňuje upgrade firmwaru EMX sondy cez špeciálny USB kábel bez nutnosti rozobratia krytu sondy.
• FOTA (Firmware Over The Air) umožňuje vzdialený upgrade firmwaru EMX sondy v prípade, že je pripojená ku komunikačnému terminálu.
• Bezpečnostná funkcia Watchdog – táto funkcia by mala reštartovať sondu EMX vždy, ak dôjde k zacykleniu SW (nekonečná slučka rovnakých dát)
• Sofistikovaný power-management – EMX sonda uspí všetky senzory a okruhy v prípade nečinnosti či nepoužívania.
• EMX sonda monitoruje bezpečnú úrověň napätia. Ak napätie klesne pod bezpečnú hranicu funkčnosti senzorov, sonda zakáže všetky operácie a je automaticky rebootovaná po znovu obnovení bezpečného napätia. Táto schopnosť zaisťuje prevádzkový stav všetkých senzorov vnútri sondy.
• Všetky dáta zaslané sondou sú chránené check-sum kódom, ktorým sú detekované prípadné poškodenia dát pri prenose na back-end server.
• Možnosť zlučovať dáta a príkazy do jedného dátového paketu.
• Detailný komunikačný a programovací protokol je dostupný na vyžiadanie.

Vzdialené konfiguračné príkazy

• Vyčítanie sériového čísla
• Vyčítanie rozsahu aktuálnej virtuálnej adresy a vnútorné nastavenie sondy
• Programovateľné prístupové heslo do sondy pre konfiguráciu
• Individuálne nastavenie, ktoré z okolitých hodnôt majú byť merané (nastavenie senzorov)
• Perióda merania – rozsah 0 – 255 min / vzoriek
• Akumulácia paketov – sonda nebude prenášať dáta, kým nenazbiera určitý počet vzoriek
• Povolený rozsah osvetlenia priestoru – 0 až 100%. Ak je nastavená 0 u oboch parametrov, detekcia vybočenia z povolených hodnôt je deaktivovaná.
• Povolený rozsah vnútornej teploty - ak je nastavená 0 u oboch parametrov, detekcia vybočenia z povolených hodnôt je deaktivovaná.
• Fixná perióda detekcie vybočenia hodnôt senzora osvetlenia (30 sekúnd)
• Fixná perióda detekcie vybočenia hodnôt senzora pre vnútornú teplotu (1 minúta)
• Parametre pre detekciu nárazov (G-Force: -8G až +8G, minimálna doba nárazu: 0 – 159 ms, doba necitlivosti 0-319 ms).
• Reset rozsahu virtuálnej adresy
• Opätovná synchronizácia vnútorných hodín
• Programovanie „FRAM“ – bezpečného napätia pre zápis dát
• Programovanie bezpečného napätia pre funkciu senzorov
• Znovu zaslanie dát z vnútorného cyklického buffera
• Príkaz pre vynútenú synchronizáciu hodín
• Príkaz pre vzdialený upgrade firmwaru „FOTA“
• Konfigurácia LED diód (zapnutá, vypnutá, zapnutá po dobu 0 – 255 minút)
• Programovateľný sériový debug mód (pre testovanie a debugging)
