OVP-100M/24-BOX

OVP-100M/24-BOX
OVP-100M/24-BOX
OVP-100M/24-BOX
OVP-100M/24-BOX
OVP-100M/24-BOX
OVP-100M/24-BOX
OVP-100M/24-BOX
OVP-100M/24-BOX
OVP-100M/24-BOX
Stručné informácie:

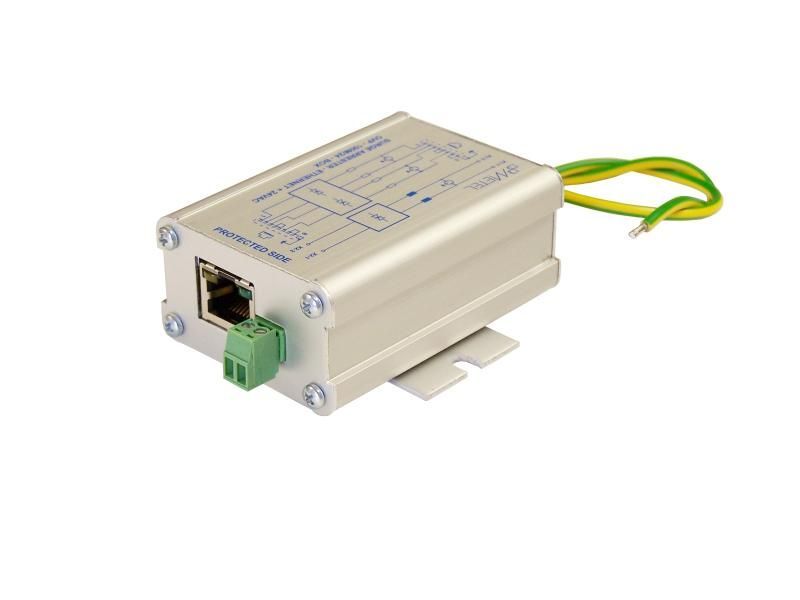

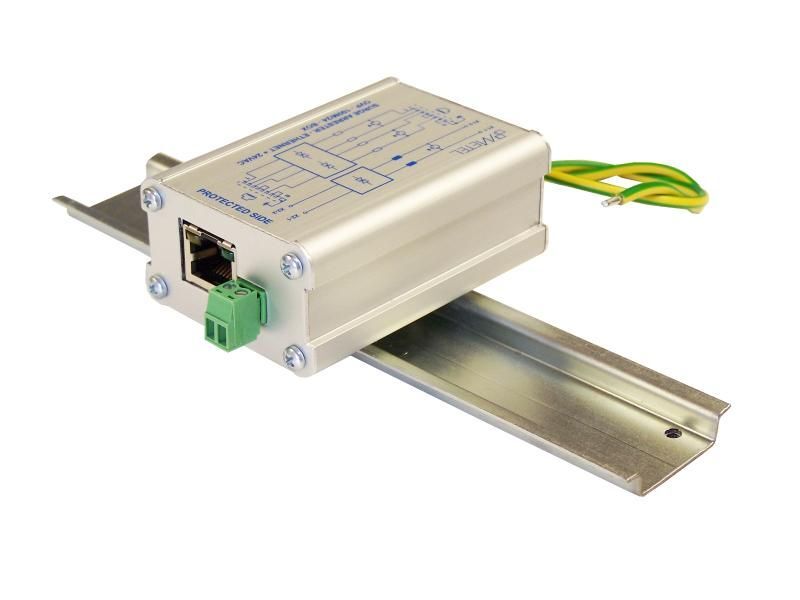

Prepäťová ochrana 10/100M Ethernet + 24VAC, dvojstupňové prevedenie, galvanicky izolovaná svorka PE, rýchla montáž, inštalácia na rovný podklad alebo DIN35
Objednávací kód:4-448-103
Interní kód:E000-3040

Dostupnosť:
nie je na sklade
Pre zobrazenie ceny sa prihláste alebo zaregistrujte.
Počet kusov:
Pridať do košíka

Prepäťová ochrana

Vlastnosti:

  • Priemyslové prevedenie
  • Dvojstupňová ochrana
  • Galvanicky izolovaná PE svorka
  • Prevádzková teplota – 40°C do +80°C



Popis a technické parametre

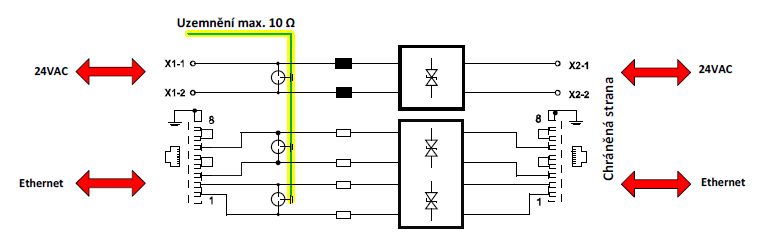

OVP-100M/24-BOX je univerzálna prepäťová ochrana určená pre ochranu LAN zariadení s rozhraním 10Base-T/100 Base-Tx a ochranu napájacích liniek 24VAC s maximálnym prúdom 1A. Pre pripojenie sieťovej linky slúžia konektory RJ45. Piny 4,5 a 7,8 (PoE) nie sú zapojené. Zemniaca PE svorka je galvanicky izolovaná od signálových svoriek.



Prepäťová ochrana
Chránené páry 4 (1-2, 3-6)
Páry 1-2 a 3-6 napájacia linka linka/PE
Menovité prevádzkové napätie 6V - -
Maximálne prevádzkové napätie DC 8.4V 50V -
Maximálne prevádzkové napätie AC - 35V -
Menovitý prevádzkový prúd 0,7A 0,7A -
Maximálny prevádzkový prúd 1A 1A -
C2 menovitý výbojový prúd In (8/20) 1kA 1kA 1kA
C2 max. výbojový prúd (8/20) 2kA 2kA 2kA
Napäťová ochranná úroveň Up pri In 20.7V 52.9V 562V
Prenosové vlastnosti
Parazitná kapacita 38 pF - -
Charakteristická impedancia 100 Ohm
Vložený útlm 1Mhz 0.16 dB
Vložený útlm 10Mhz 0.17 dB
Vložený útlm 31.5Mhz 0.22 dB
Vložený útlm 100Mhz 0.34 dB
Prenosová rýchlosť max. 100 Mbps
Prostredie
Pracovná teplota -40...+80°C
Skladovacia teplota -40...+85°C
Mechanika
Pripojenie vstup: RJ45 + svorkovnice
výstup: RJ45 + svorkovnice
Pripojenie PE vodič 2,5 mm2
Životnosť 100 000 hodín
Sdílejte produkt:
Podobné produkty

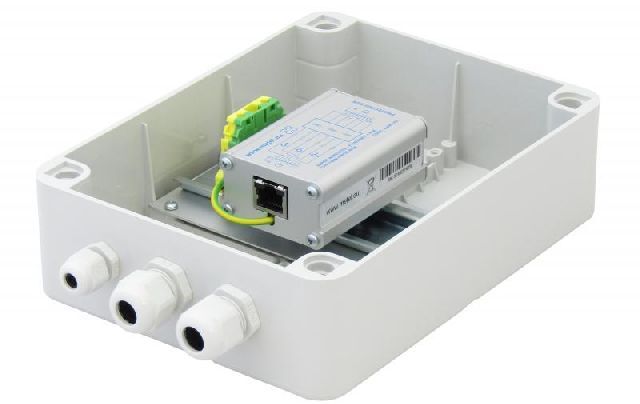

Prepäťová ochrana 10/100M Ethernet + PoE A/B alebo HIPoE(max.90W), dvojstupňové prevedenie, galvanicky izolovaná svorka PE, rýchla montáž, inštalácia na rovný p...
Prepäťová ochrana 10/100M Ethernet + PoE A/B alebo HIPoE(max.90W), dvojstupňové prevedenie, galvanicky izolovaná svorka PE, rýchla montáž, inštalácia na rovný p...
Prepäťové ochrany 1/2/4/8x video/RS485, inštalácia na rovný podklad, dvojstupňové prevedenie, galvanicky izolovaná svorka PE, rýchla montáž
Prepäťová ochrana 4x video/RS485, dvojstupňové prevedenie, galvanicky izolovaná svorka PE, rýchla montáž, inštalácia na rovný podklad
Dvojkanálové prepäťové ochrany napájania, dvojstupňové prevedenie, galvanicky izolovaná svorka PE, rýchla montáž, inštalácia na rovný podklad alebo DIN35
Prepäťová ochrana 8x video/RS485, dvojstupňové prevedenie, galvanicky izolovaná svorka PE, rýchla montáž, inštalácia na rovný podklad
Prepäťové ochrany 1/2/4/8x video/RS485, inštalácia na rovný podklad, dvojstupňové prevedenie, galvanicky izolovaná svorka PE, rýchla montáž
Dvojkanálové prepäťové ochrany napájania, dvojstupňové prevedenie, galvanicky izolovaná svorka PE, rýchla montáž, inštalácia na rovný podklad alebo DIN35

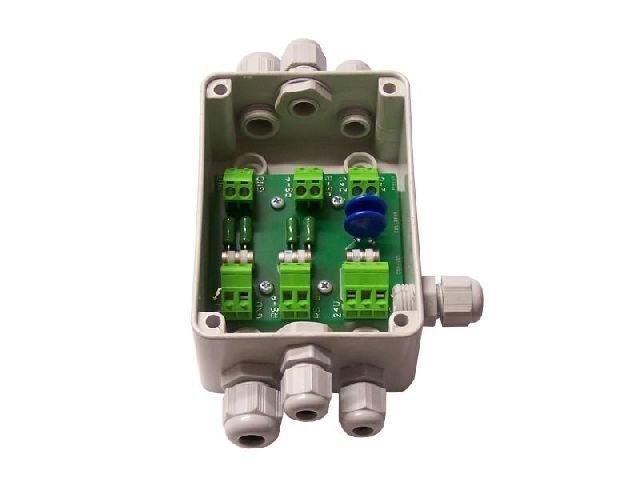

Přepěťová ochrana video + 12VAC/5A + RS485, dvoustupňové provedení, galvanicky izolovaná svorka PE, rychlá montáž, IP55
