MAC-401

Stručné informácie:
Digitálny modulátor slúžiaci k modulácii štyroch AV signálov do jedného výstupného DVB-T kanálu v TV pásme 51 až 858 MHz. Zariadenie vykonáva v reálnom čase digitalizáciu AV signálov, komprimáciou podľa štandardu MPEG2 a moduláciou COFDM. Modulátor vyniká excelentnou kvalitou modulácie MER, ktorá je typicky 38 dB. Zároveň podporuje spracovanie a vloženie PSI/SI tabuliek a LCN (Logical Channel Suport). Modulátor sa nastavuje priamo na čelnom panele alebo cez webové rozhranie. Výstupný signál je plne kompatibilný s normou DVB-T (EN 300 744). Typickou aplikáciou sú informačné kanály a modulácia signálu z DVD, kamier a iných zdrojov A/V signálu.
Interní kód:E000-3124

Dostupnosť:
nie je na sklade
Pre zobrazenie ceny sa prihláste alebo zaregistrujte.
Počet kusov:
Pridať do košíka

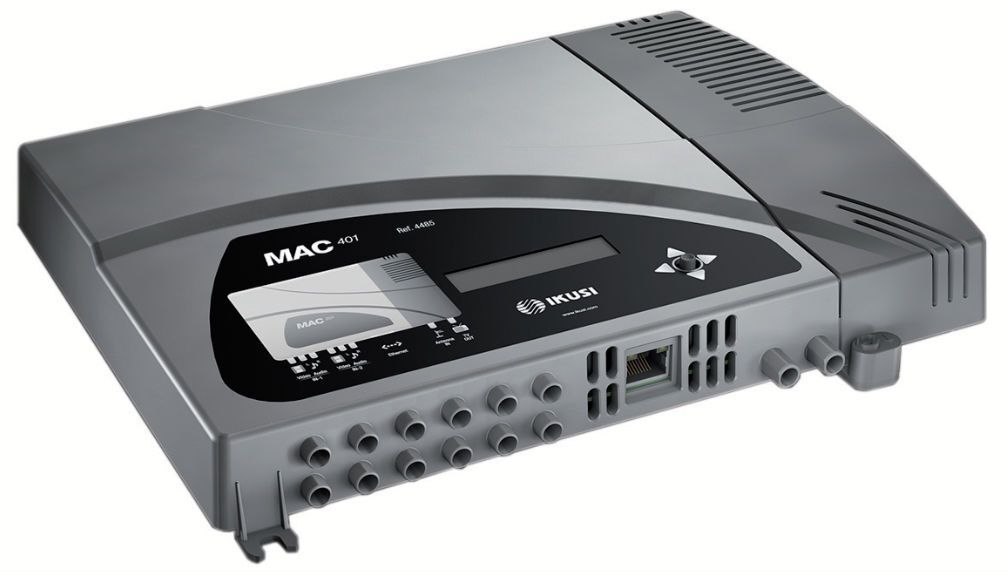

MAC-401 4x AV-OFDM modulátor

MAC-401

je autonómne zariadenie slúžiace k modulácii štyroch AV signálov do jedného výstupného DVB-T kanálu v TV pásme 51 až 858 MHz. Zariadenie vykonáva v reálnom čase digitalizáciu AV signálov, komprimáciou podľa štandardu MPEG2 a moduláciou COFDM. Modulátor vyniká excelentnou kvalitou modulácie MER, ktorá je typicky 38 dB. Zároveň podporuje spracovanie a vloženie PSI/SI tabuliek a LCN (Logical Channel Suport). Modulátor sa nastavuje priamo na čelnom panele alebo cez webové rozhranie. Výstupný signál je plne kompatibilný s normou DVB-T (EN 300 744). Typickou aplikáciou sú informačné kanály a modulácia signálu z DVD, kamier a iných zdrojov A/V signálu.

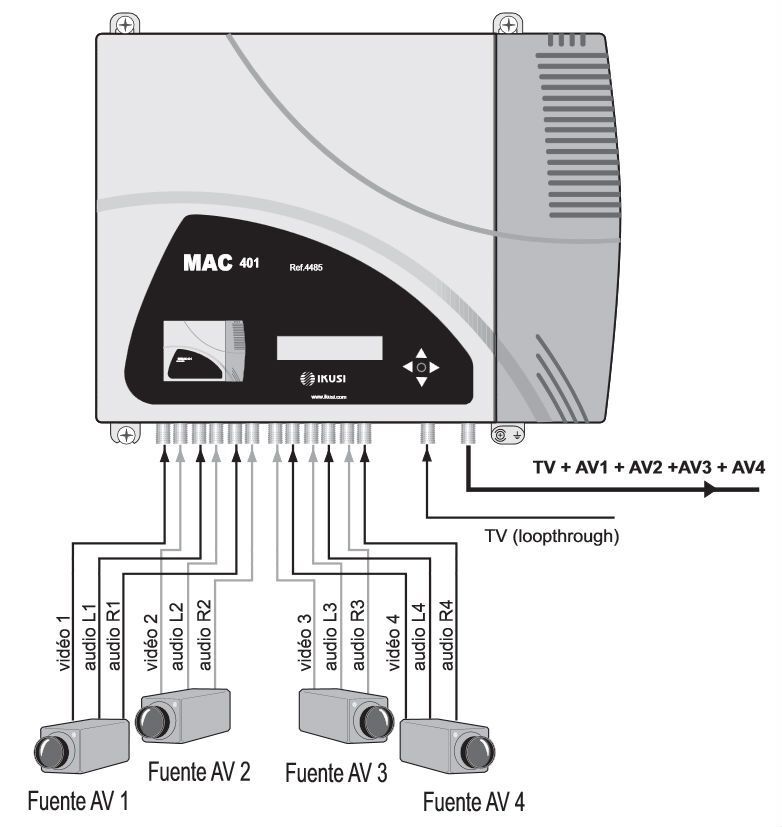

  • štyri video a stereo audio vstupy
  • špičková kvalita modulácia MER: 38 dB
  • spracovanie a vloženie PSI/SI tabuliek
  • jeden RF COFDM DVB-T výstup v pásme 51-858 MHz
  • podpora LNC (Logical Channel Number)
  • nastavenie z čelného panelu alebo cez webové rozhranie

Technické parametre

AV VSTUP


video vstup CVBS SD, SVIDEO
úroveň video vstupu 0,7....1,4 Vpp
norma PAL / NTSC / SECAM
impedancia 75 Ohm
audio vstup 2x mono/stereo
úroveň audio vstupu 0,5...4,0 Vpp
konektory 1xRCA (CVBS), 1x miniDIN (SVIDEO), 2 RCA mono/stereo

PROCESSING


video kompresia MPEG2 main Profile @ Main Level
max. rozlíšenie PAL 720x576@25 fps, NTSC 720x480@30pfs
kvalita DVD Full D1
audio kompresia MPEG1 Layer II
vloženie PSI/SI tabuliek áno (PAT,PMT,SDT,NIT)
podpora LCN áno

COFDM VÝSTUP


DVB-T norma ETSI EN 300 744
počet nosných 2K, 8K
modulácia QPSK, 16QAM, 64QAM
ochranný interval 1/7, 1/8, 1/16, 1/32
code rate 1/2, 2/3, 3/4, 5/6, 7/8
výstupný kmitočet 474 858 MHz
šírka kanálu 6, 7, 8 MHz
výstupná úroveň 80 dBµV
útlm výstupnej slučky 1,5 dB
nastavenie výst. úrovne 25 dB
MER 35 dB typ.
band aliasing < 50 dB
šum. číslo v pásme 8 MHz < 45 dBc
kmitočtová stabilita < ± 30 ppm

OBECNÉ


napájanie 230 240 Vac / 450 mA / 8,1 W
rozmer 210 x 114 x 32 mm
hmotnosť 1 kg

INTERFACE


ovládanie na modulátore LCD + joystick
jazyk Angličtina, Španielčina, Francúzština











UHF modulátor video signálu. DC výstup
Digitální DVB-T modulátor HDMI signálů v TV pásmu 142 až 858MHz. Výstupní signál je plně kompatibilní s normou DVB-T, 99 frekvenčních kanálů.

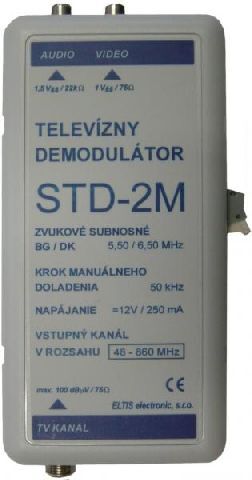

Demodulátor TV VHF/UHF signálu na V/A s PLL, vstupný kanál v rozsahu 48 – 860MHz
