MAS 333

MAS 333

Zápustný magnetický kontakt je určený na použitie v zabezpečovacích poplachových systémoch ako detekcia otvorenia dverí, okien. K vyhláseniu poplachu dôjde pri zmene vzájomnej polohy vlastného magnetického kontaktu a ovládacieho magnetu. Splňuje požiadavky pre stupeň zabezpečenia 2 – nízke a stredné riziko normy SN EN 50 131-1. Je klasifikovaný pre triedu III- prostredné vonkajšie chránené.

Montáž

• Magneticky kontakt a magnet musí byť montovaný zápustným spôsobom do otvoru Ø6mm (kontakt má ∅6x20mm, magnet NdFeB - neodym - N35 Ø6x22mm) vhodné je zaistiť obe časti vhodným tmelom i lepidlom podľa materiálu do ktorého sú zapustené.

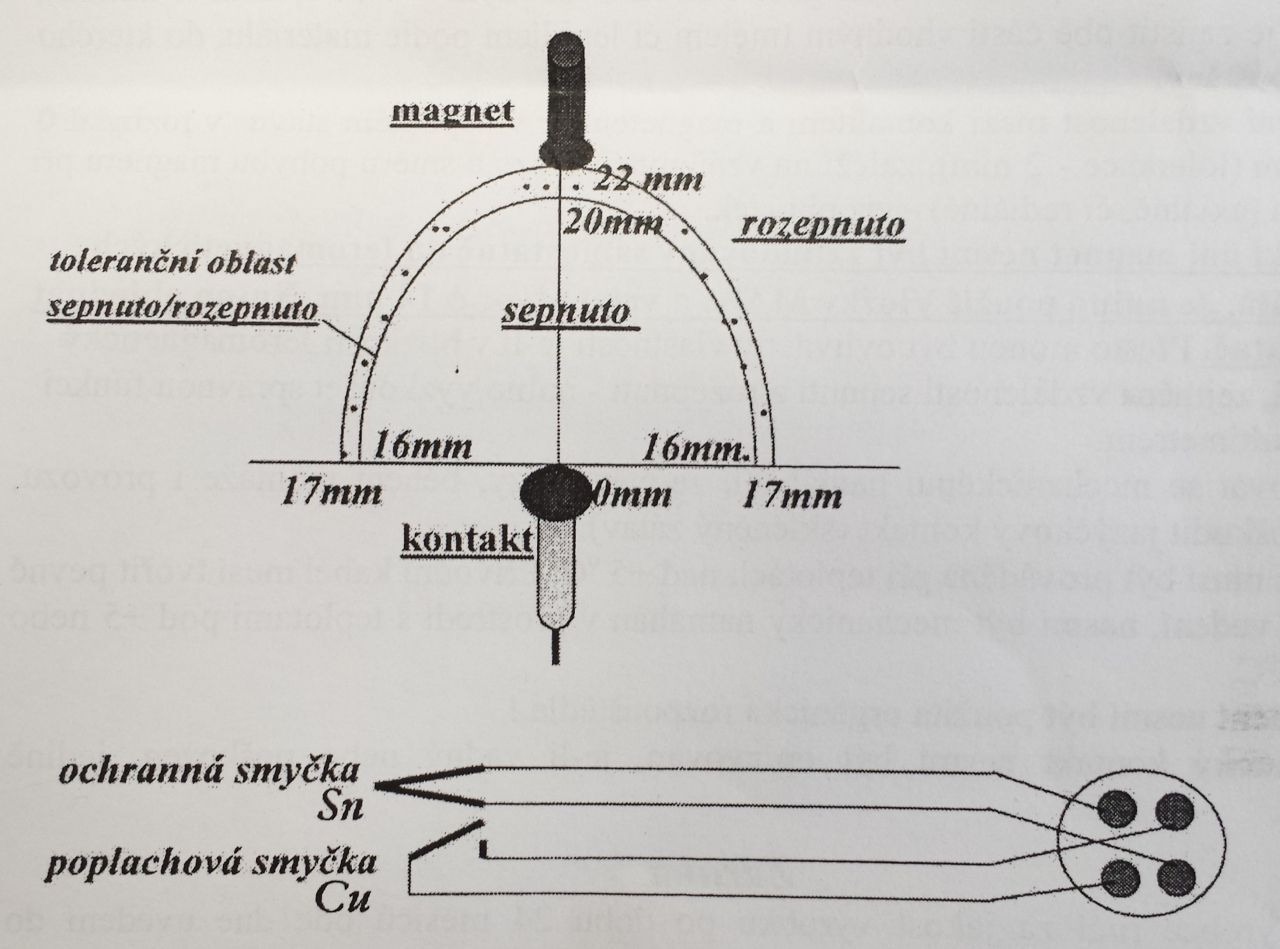

• Pracovné vzdialenosti medzi kontaktom a magnetom je v zopnutom stave v rozmedzí 0 a 22mm (tolerancia – 2mm), záleží na vzájomnej polohe a smere pohybu magnetu pri otvorení – viď obrázok.

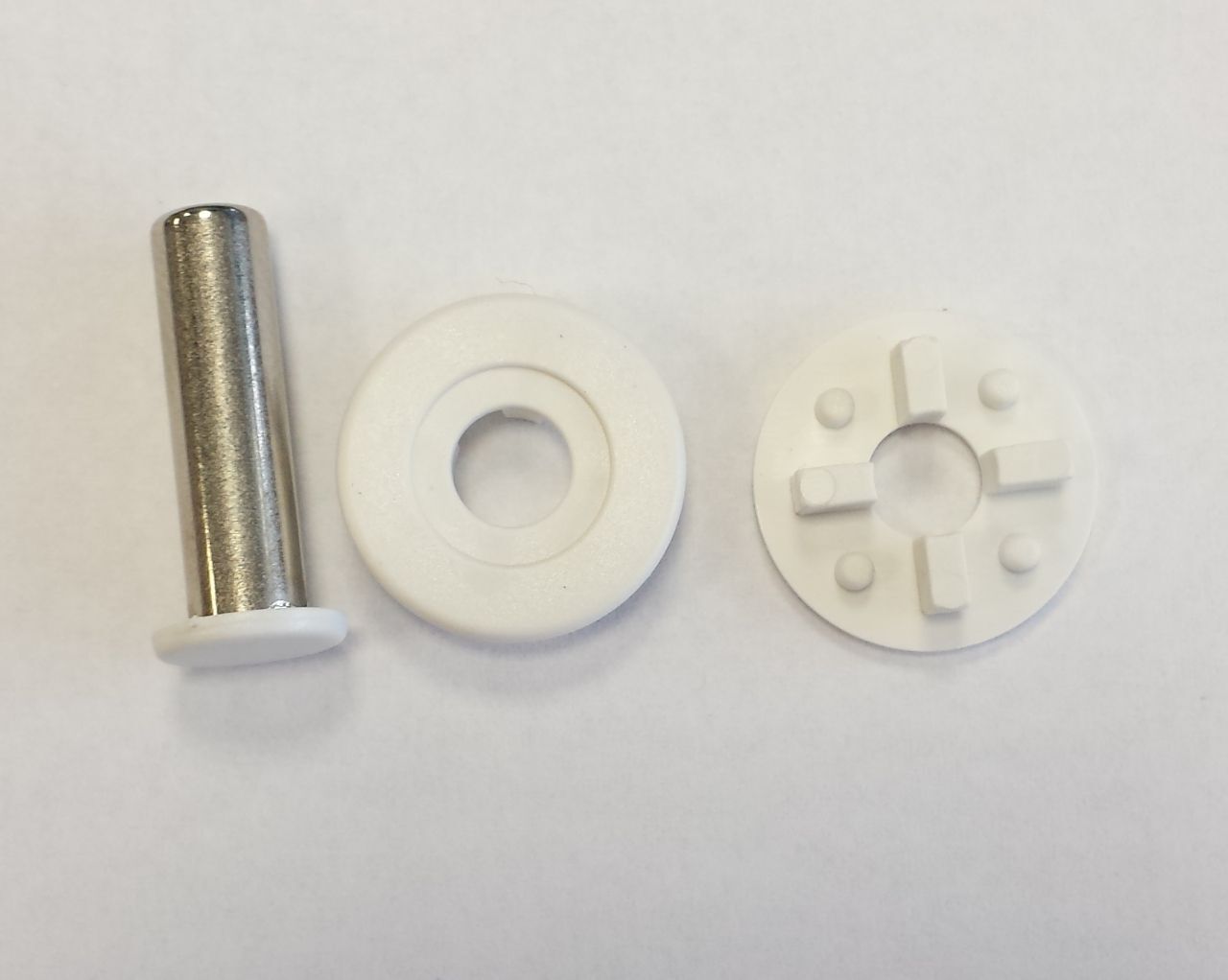

• Kontakt ani magnet nesmie byť zabudovaný samostatne do feromagnetických materiálov. Je nutné použiť vložky MAS6 a vyvŕtať otvor Ø14mm. Nutné objednať samostatne. Napriek tomu môžu byť ovplyvnené vlastnosti ak je v blízkosti feromagnetický materiál, obzvlášť vzdialenosti zopnutia a rozopnutia – je potrebné vyskúšať správnu funkciu napríklad multimetrom.
• Vyvarujte sa mechanickému namáhaniu, obzvlášť nárazom, behom montáže i prevádzky, môže dôjsť ku poškodeniu jazýčkového kontaktu (sklený zátav)
• Montáž musí byť vykonávaná pri teplotách nad +5°C. prívodný kábel musí tvoriť pevne uložené vedenie, nesmie byť mechanicky namáhaný v prostredí s teplotami pod +5°C alebo nad +45°C.
• Na čistenie nesmú byť použité organické rozpúšťadlá!
• Magnetický kontakt nesmie byť opravovaný, ak je vadný alebo poškodený, jedine vymeniť

Technické parametre
