Integriti IAC Controller

Integriti IAC Controller
Integriti IAC Controller
Integriti IAC Controller
Integriti IAC Controller
Integriti IAC Controller
Stručné informácie:

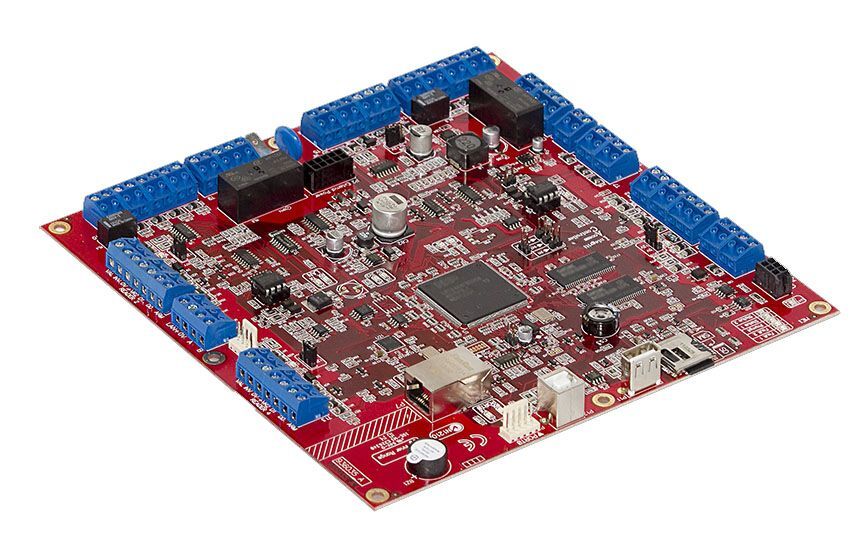

INTEGRITI PCB řídící ústředny, stabilizovaný zdroj 1,5A, komunikátor, 16 zón (rozšířitelné na více než 4000), 2 výstupy (rozšířitelné na 10 pomocí desky IRA3000), 2 sirény, jeden sériový komunikační port (rozšířitelné deskou IRPX až na 4) , 128Kb paměť. Podporuje: řízení výtahu, řízení klimatizace nebo topení, analogové moduly. Programováni a vzdálený monitoring
Objednávací kód:INTG-996035PCBK
Interní kód:E001-6836

Dostupnosť:
na centrálnom sklade
Pre zobrazenie ceny sa prihláste alebo zaregistrujte.
Počet kusov:
Pridať do košíka

IRC4000 Ústředna

Ústředna Concept  4000 je srdcem celého systému. Komunikuje s ostatními moduly, zpracovává získané informace, řídí činnost výstupů a sirén a komunikuje s pulty centrální ochrany, atd. Verze IRC 4000 EU nahrazuje starší verzi IRC 4000.
Concept  4000 se řadí mezi modulární systémy, tzn. je rozdělen na řadu zařízení, které mají specifické funkce a které spolu vzájemně komunikují po společné LAN. Na jedné LAN jich smí být maximálně 250, přičemž až 99 modulů může být téhož typu. K rozlišení jednotlivých zařízení na LAN se používá adresa, přičemž tato musí být jedinečná pro každý modul téhož typu.

Varianta V5.40 je osazena verzí firmware V5.40, podporujícího komunikační úlohy Accept a PC Direct, používané pro komunikaci se sw Accept nebo Alvis. U ústředen s novějším firmware (od V6.xx) je, pro použití těch komunikačních úloh, nutno vyměnit řídící obvod CEPIC za verzi CEPIC_15 Vxx (pro 128 kB RAM) nebo CEPIC_16 V.xx (pro 512 kB RAM).

Představení zabezpečovacího, přístupového a docházkového systému Concept

Exkurze do vzorového domu, představení vlastností a možností inteligentního zabezpečovacího a přístupového systému Concept



Vlastnosti:

  • 16 zón přímo na desce ústředny, rozšířitelné až na 2176 drát. a 256 bezdrát. zón*
  • Až 4000 uživatel*
  • Až 2176 drát. a 256 bezdrát. zón*
  • Až 1258 prostorů*
  • Až 198 modulů řízení dveří*
  • Až 99 LCD klávesnic*
  • 2 reléové výstupy ( max. 2,0 A / 30 V DC), lze rozšířit o 8 výstupů rozšiřující deskou IRZR 5055 ( max. 100 mA/ výstup )
  • 2 výstupy pro modulované sirény (8 Ohm / 10 W)
  • Integrovaný telefonní komunikátor
  • Integrovaná sériová linka ( tzv. port 0 )
  • Možnost rozšíření o další 4 sériové porty
  • Integrovaný zdroj 2 A
  • Systémové vstupy monitorují stav LAN, pojistek, napájení, ochranné kontakty modulů,...
  • Chybové LED pro snadnou identifikaci případných chyb či problémů



* viz. tabulka pamětí a konfigurací v sekci "na stažení"

Technické parametry:

Rozměry :
Rozměry PCB 200x200x100  (včetně chladiče)
Rozměry krytu 415 x 403 x 100
Elektrické vlastnosti :
Napájení 16 V střídavých, 3A ( doporučený transformátor TRN15/75VA )
Max. odebíraný proud 275 mA s 4 port UART deskou
Akumulátor 12 V  18 Ah ( doporučeno )
Výstupní napětí  12 VDC
Proudové pojistky Samostatné pojistky pro akumulátor, sirénu 1/2, LAN a napájení detektorů
Vstupy
Vstupní zóny 16 ( rozšířitelné na více než 2000, pomocí sběrnicových modulů )
Výstupy
Výstup na sirény 2 ( interní a externí ), max. zátěž 2 x 8 ohmů, 10 W akustické sirény (reproduktory)
Programovatelné výstupy (fyzické) 2 ( rozšiřitelné na 10 pomocí desky IRZR 5055 )
Max. spínaný proud výstupů Výstup 1 a 2: relé 2A/30 V DC, výstup 3 - 10:  100 mA
Releové výstupy ( 8 výstupů pomocí rozšířující desky IRZR3082C, náhrada výstupů 3-10 )
Max. zatížení zdroje LAN + detektory + výstupy nesmí překročit 2 A
Celkem výstupů (fyzické + virtuální) 32
Informace pro objednání

Concept 4000 IRC 4000 / CZ EU
Kryt  IRB 3000  ( + základna pro ústřednu )
Bezpečnostní kryt do boxu IRB 3010   ( nutné do objektů se stupněm zabezpečení "A" podle NBÚ )



Poznámka :

Rozšiřující porty IRPX3000EU a IRPX3000 nejsou vzájemně kompatibilní !!! Pro  ústřednu IRC4000EU lze tedy použít pouze porty IRPX3000EU !!!
